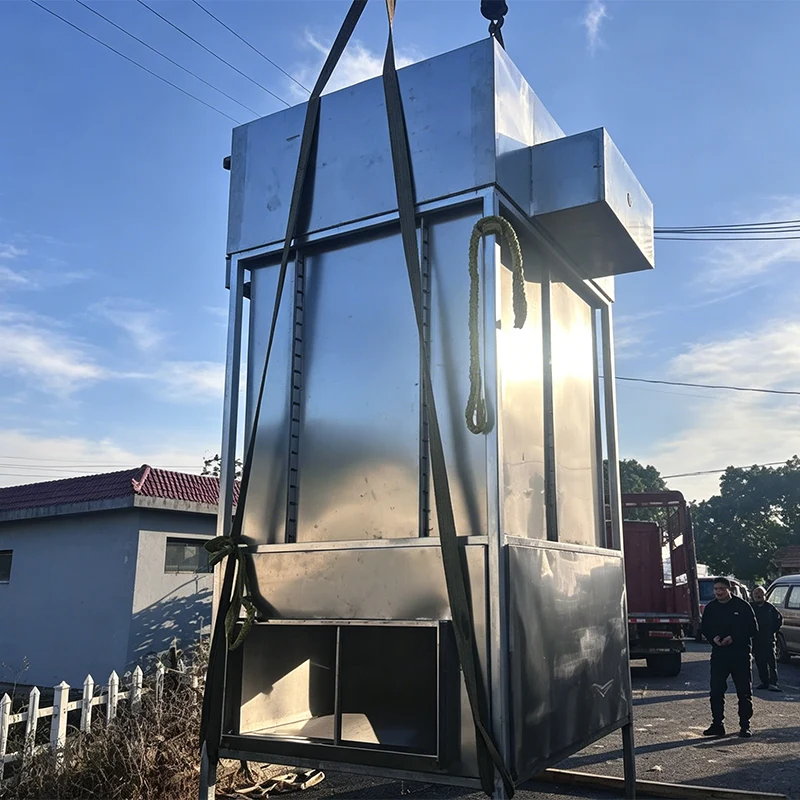

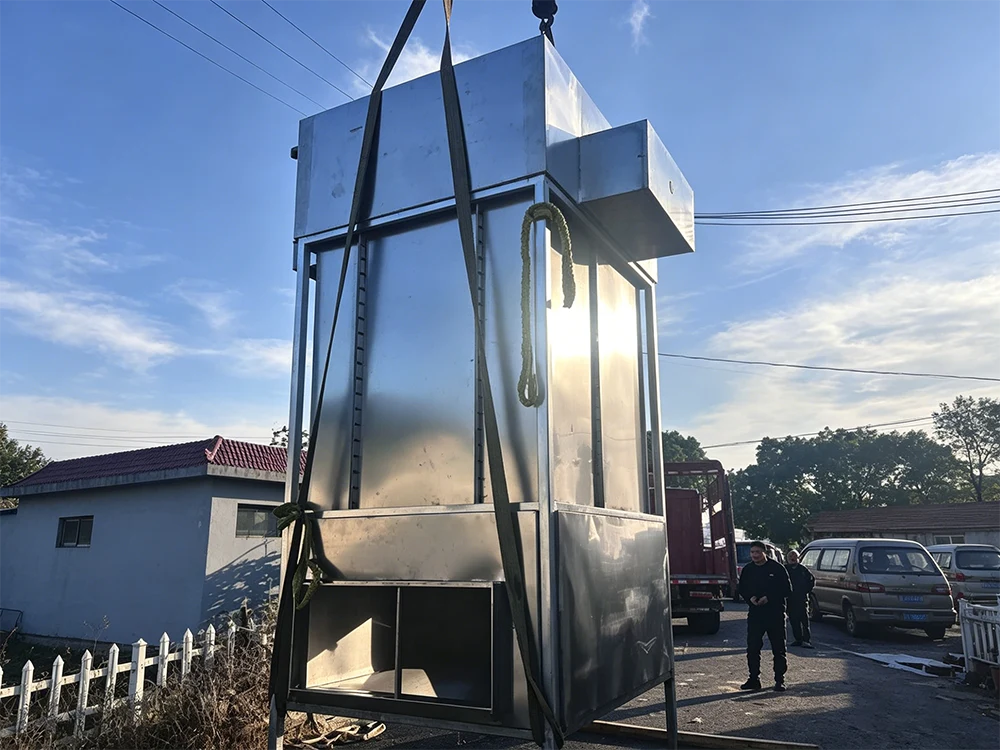

Equipos de tratamiento de gases residuales para el proceso de enfriamiento

Descripción de funciones y ventajas

En la fabricación de maquinaria, el procesamiento metalúrgico, la producción de autopartes y las industrias aeroespaciales, el proceso de enfriamiento es un procedimiento central para mejorar la dureza, resistencia y resistencia al desgaste de los materiales metálicos. Sin embargo, este proceso genera grandes volúmenes de gases residuales industriales peligrosos que contienen compuestos orgánicos volátiles (COV), vapores de aceite, neblinas de aceite, gases tóxicos nocivos y partículas. La emisión directa de dichos gases residuales no sólo contaminará el medio ambiente atmosférico, sino que también pondrá en peligro la salud de los operadores in situ, lo que hará que el tratamiento de COV para el proceso de enfriamiento sea un requisito obligatorio para que las empresas logren una producción verde.

NuestroEquipos de tratamiento de gases residuales para el proceso de enfriamientoes una solución de protección ambiental dedicada y adaptada a este gas residual específico. Integrado con tecnologías centrales que incluyen oxidación a alta temperatura, recuperación de calor residual y purificación de alta eficiencia, logra un tratamiento exhaustivo de los gases residuales y una descarga estándar, cumple con el concepto de desarrollo de ahorro de energía y protección ambiental y brinda un soporte sólido para la producción que cumple con las normas de las empresas.

Características del enfriamiento de gases residuales y puntos débiles de cumplimiento de la industria

A diferencia del gas residual industrial ordinario, el gas residual del proceso de enfriamiento tiene propiedades únicas que los equipos de tratamiento convencionales no pueden manejar de manera estable y eficiente, lo cual es el principal problema para las empresas:

Grandes fluctuaciones de temperatura, alto contenido de aceite, componentes complejos y concentración inestable de COV;

La neblina de aceite y las partículas provocan fácilmente el bloqueo y la corrosión del equipo de tratamiento, lo que afecta la estabilidad operativa a largo plazo;

Los componentes tóxicos mixtos requieren una degradación completa para cumplir con estrictos requisitos de emisiones.

En China, la implementación de estándares obligatorios, incluido el Estándar de emisión integrada de contaminantes del aire GB 16297-1996 y el Estándar de control de emisiones no organizadas de compuestos orgánicos volátiles GB 37822-2019, ha establecido límites estrictos para las emisiones de COV, vapores de petróleo y partículas del proceso de enfriamiento. Las emisiones no conformes traerán enormes riesgos legales y operativos para las empresas, creando una demanda urgente de una solución de tratamiento de gases residuales dedicada, estable y eficiente.

Diseño de proceso dirigido de equipos de tratamiento de gases residuales del proceso de enfriamiento

Para abordar las propiedades únicas del enfriamiento del gas residual, nuestro equipo de tratamiento de gases residuales para el proceso de enfriamiento adopta un proceso combinado de "pretratamiento + oxidación del núcleo RTO + recuperación de calor residual", con un oxidante térmico regenerativo (RTO) como unidad de tratamiento central. Este diseño se adapta perfectamente a los requisitos de tratamiento de extinción de gases residuales y logra el doble objetivo de incineración completa de los gases de escape y descomposición completa de los contaminantes.

Este diseño de proceso resuelve los defectos principales de los equipos convencionales: el enlace de pretratamiento elimina la neblina de aceite y las partículas para proteger el sistema RTO central, la unidad RTO logra una degradación completa de los COV y los componentes dañinos, y el sistema de recuperación de calor residual realiza el reciclaje de energía, equilibrando completamente la eficiencia de la purificación, la estabilidad operativa y el rendimiento de ahorro de energía.

Componentes principales y unidades funcionales

El equipo de tratamiento de gases residuales para el proceso de enfriamiento consta de cinco unidades funcionales sinérgicas que garantizan una alta eficiencia, estabilidad y seguridad de todo el proceso de tratamiento de gases residuales:

Sistema de pretratamiento

El sistema de pretratamiento es la base para el funcionamiento estable de todo el equipo. Se utiliza principalmente para eliminar neblina de aceite, partículas y humedad al apagar el gas residual, evitando que dichas impurezas entren en el sistema de oxidación del núcleo y provoquen bloqueo del equipo, corrosión o reducción del efecto de purificación.

Equipado con separadores ciclónicos, filtros y desempañadores de alta eficiencia;

Logra una tasa de eliminación de más del 95 % de neblina de aceite y partículas mediante interceptación física y filtración;

Establece una base sólida para el posterior tratamiento de oxidación a alta temperatura y extiende la vida útil de los componentes principales.

Sistema de oxidación del núcleo RTO

El sistema de oxidación del núcleo RTO es el vínculo central para lograr una purificación de alta eficiencia, con componentes centrales que incluyen cerámica regenerativa, cámara de combustión y válvulas de conmutación de precisión.

Cerámica regenerativa:Como "núcleo de almacenamiento de energía térmica" del equipo, está hecho de material cerámico en forma de panal resistente a altas temperaturas y a la corrosión, con una gran superficie específica, excelente conductividad térmica y larga vida útil. Puede completar repetidamente el ciclo de absorción y liberación de calor en ambientes de alta temperatura, lo cual es la clave para lograr la recuperación del calor residual. El gas residual de enfriamiento pretratado se precalienta primero mediante la cerámica regenerativa, utilizando el calor residual almacenado para elevar la temperatura del gas residual cerca de la temperatura de oxidación, lo que reduce en gran medida el consumo de energía requerido para el posterior calentamiento a alta temperatura.

Cámara de oxidación de alta temperatura:La cámara de combustión controla con precisión la temperatura entre 850 ℃ y 950 ℃. Después del precalentamiento, el gas residual ingresa a la cámara y se mezcla completamente con el oxígeno en un ambiente de alta temperatura. Los COV, los vapores de aceite y otros contaminantes orgánicos se agrietan y oxidan por completo y finalmente se convierten en dióxido de carbono (CO₂) y agua (H₂O) inofensivos, eliminando fundamentalmente los peligros de los contaminantes. Una pequeña cantidad de gases tóxicos y nocivos contenidos en el gas residual de enfriamiento también pueden descomponerse en sustancias inofensivas en este entorno de alta temperatura.

El equipo adopta un diseño de estructura de múltiples cámaras. A través de un control preciso del cambio de válvula, realiza un ciclo continuo de entrada de aire, almacenamiento de calor, purga y escape, evitando el escape de gas residual sin reaccionar durante el cambio de válvula, mejorando aún más la eficiencia de la purificación y asegurando una tasa de eliminación de COV de más del 99 %.

Sistema de recuperación de calor residual

La recuperación de calor residual es la principal ventaja del equipo y también la clave para que las empresas reduzcan los costos de producción y realicen el reciclaje de energía.

El proceso de enfriamiento en sí consume una gran cantidad de energía térmica, mientras que el sistema RTO genera enormes gases de combustión a alta temperatura durante la oxidación, que contienen una enorme energía térmica que se desperdiciaría seriamente si se descargara directamente;

El equipo recupera completamente la energía térmica de los gases de combustión a alta temperatura a través de cerámica regenerativa. Por un lado, precalienta el gas residual de enfriamiento entrante para reducir el consumo de combustible auxiliar; por otro lado, el calor residual recuperado se puede convertir en vapor a través de una caldera de calor residual, o en agua caliente a través de un intercambiador de calor, que se puede utilizar directamente para el calentamiento del proceso de enfriamiento, calentamiento del taller y otros enlaces de producción, logrando la utilización de energía en cascada;

El equipo puede alcanzar una eficiencia de recuperación de calor superior al 95%. Cuando la concentración de COV en los gases residuales alcanza un cierto valor, el calor generado por la reacción de oxidación puede realizar una "combustión autosostenida" sin consumo adicional de combustible auxiliar, lo que reduce en gran medida el costo de energía y el costo de tratamiento ambiental de las empresas.

Sistema de control inteligente y monitoreo en línea

El equipo está equipado con un completo sistema de control automático y monitoreo en línea, que puede monitorear en tiempo real parámetros clave como la concentración de gases residuales de entrada y salida, la temperatura de la cámara de combustión, la temperatura de la cerámica regenerativa y la presión de funcionamiento del equipo. Cuando los parámetros fluctúan, el sistema ajusta automáticamente el estado operativo y maneja las fallas del equipo a tiempo, asegurando un funcionamiento continuo y estable del equipo y una descarga estándar estable del gas residual tratado, lo que ayuda a las empresas a evitar riesgos de cumplimiento ambiental.

Sistema de escape

El sistema de escape es responsable de descargar los gases de combustión limpios purificados y enfriados a través de la chimenea después de la verificación de cumplimiento, con un diseño razonable para garantizar un flujo de aire estable y sin contrapresión, lo que respalda el funcionamiento continuo y estable de todo el sistema de tratamiento.

Proceso de operación de circuito cerrado completo

El proceso de operación del Equipo de tratamiento de gases residuales para el proceso de enfriamiento es claro y ordenado, conecta perfectamente todas las funciones principales y se puede dividir en cuatro etapas:

1.Etapa de pretratamiento:El gas residual industrial generado por el proceso de enfriamiento ingresa al sistema de pretratamiento a través del ventilador de tiro inducido para eliminar la niebla de aceite, las partículas y la humedad;

2.Etapa de precalentamiento y recuperación de calor residual:El gas residual limpio pretratado ingresa a la cámara regenerativa del RTO y la cerámica regenerativa lo precalienta a más de 700 ℃;

3.Etapa de oxidación a alta temperatura:El gas residual precalentado ingresa a la cámara de combustión, completa la oxidación a alta temperatura y la incineración de gases de escape a 850 ℃ -950 ℃, con los COV y otros contaminantes completamente descompuestos en sustancias inofensivas;

4.Etapa de almacenamiento de calor y descarga estándar:Los gases de combustión purificados a alta temperatura ingresan a otra cámara regenerativa, transfieren calor a la cerámica regenerativa para su almacenamiento y los gases de combustión limpios y enfriados se descargan a través de la chimenea hasta alcanzar el estándar. El calor residual recuperado se reutiliza en el eslabón de producción para realizar el reciclaje de energía.

Amplios escenarios de aplicación

Nuestro equipo de tratamiento de gases residuales para procesos de enfriamiento se aplica principalmente a industrias que adoptan procesos de enfriamiento, incluida la fabricación de maquinaria, procesamiento metalúrgico, producción de autopartes, aeroespacial, etc. Puede adaptarse a líneas de producción de enfriamiento de diferentes escalas y tipos, y lograr un tratamiento eficiente de los gases residuales generados tanto por enfriamiento continuo como por lotes.

Fabricación de autopartes:Para los gases residuales que contienen petróleo y los COV generados durante el enfriamiento de engranajes, ejes y otras piezas, el equipo puede lograr emisiones que cumplan con los estándares, y el calor residual recuperado se puede utilizar para enfriar el calentamiento del petróleo, ahorrando una gran cantidad de consumo de gas natural para las empresas cada año;

Industria Metalúrgica:Para los gases residuales de alta temperatura generados por el enfriamiento del acero, el equipo no solo logra una descarga estándar, sino que también recupera el calor residual para la calefacción del taller, logrando una utilización eficiente de la energía;

Industria de maquinaria y aeroespacial:Para apagar los gases residuales generados en la producción de piezas mecánicas básicas y componentes aeroespaciales, el equipo puede lograr una purificación estable y eficiente, ayudando a las empresas a cumplir estrictos requisitos de protección ambiental.

Ahorro de energía, protección del medio ambiente y valor empresarial

En el contexto del objetivo de "carbono dual" de China y las regulaciones de protección ambiental cada vez más estrictas, el equipo de tratamiento de gases residuales para el proceso de enfriamiento tiene ventajas integrales sobresalientes:

Purificación de alta eficiencia y cumplimiento estable:A través del proceso combinado de "pretratamiento + oxidación a alta temperatura", puede eliminar de manera integral todo tipo de contaminantes, incluidos COV, humos de petróleo, partículas y gases tóxicos nocivos, y el gas residual purificado cumple plenamente con los estándares nacionales y locales de emisión de gases residuales industriales;

Rendimiento superior de ahorro de energía:Con una eficiencia de recuperación de calor superior al 95%, reduce en gran medida el consumo de energía auxiliar como gas natural y electricidad. La función de combustión autosostenida puede eliminar aún más el consumo adicional de combustible, reduciendo en gran medida los costos operativos de las empresas;

Sin contaminación secundaria y bajo costo de mantenimiento:El equipo adopta un diseño sin consumibles, sin necesidad de reemplazo frecuente de materiales de adsorción, lo que reduce la generación de desechos sólidos y realiza un tratamiento de contaminantes inofensivo y basado en recursos. Tiene poco ruido de operación, no tiene contaminación secundaria y puede adaptarse a la demanda de producción continua del proceso de enfriamiento;

Respalde la producción ecológica y la operación de cumplimiento:Ayuda a las empresas a resolver el problema central del tratamiento de gases residuales, evitar riesgos de cumplimiento ambiental, establecer una imagen de producción ecológica y lograr la unificación de beneficios económicos, ambientales y sociales.

Con las regulaciones de protección ambiental cada vez más estrictas y la mejora de la conciencia de las empresas sobre el desarrollo ecológico, el equipo de tratamiento de gases residuales para el proceso de enfriamiento se ha convertido en un equipo de protección ambiental indispensable para las industrias relacionadas. A través de la actualización tecnológica continua, mejoraremos aún más la eficiencia del tratamiento, reduciremos los costos operativos, brindaremos un mayor apoyo a las empresas para lograr una producción compatible y un desarrollo ecológico, y ayudaremos a la mejora continua de la calidad del medio ambiente atmosférico.
