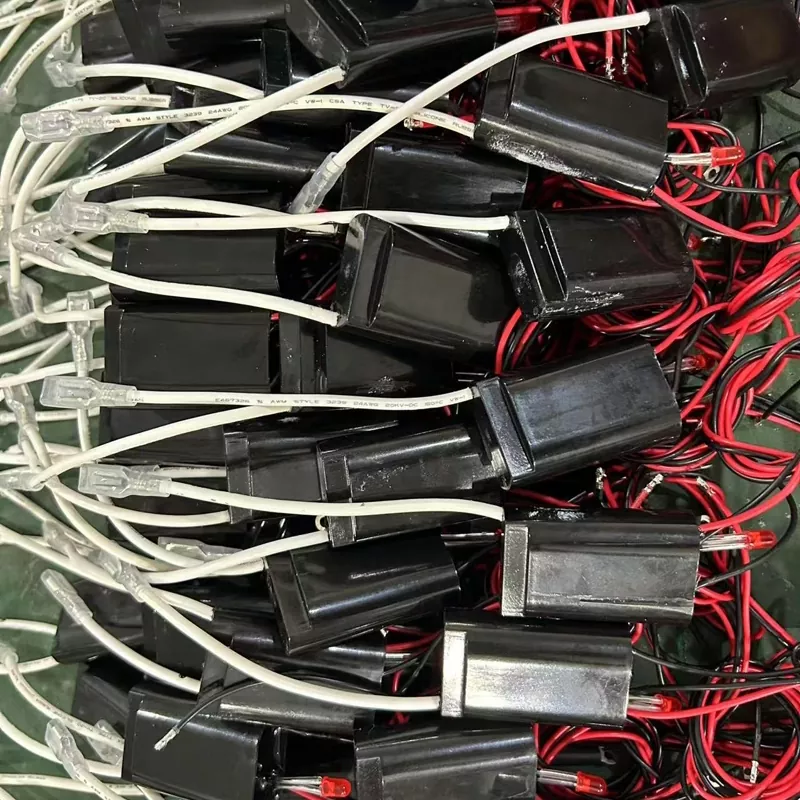

DeFaproporciona un compactoMódulo de alto voltaje CCdiseñado para convertir la entrada de CC de bajo voltaje en una salida de CC estable de alto voltaje para purificadores de aire, ionizadores, dispositivos de plasma, sistemas de precipitación electrostática y otros equipos de tratamiento de aire de baja potencia. Con entrada de 5 V o 12 V, opciones de salida de 5 a 9 kV, un tamaño compacto de 51 × 32 × 19 mm y funciones de protección integradas, este módulo es adecuado para diseñadores de equipos que buscan una solución de energía de alto voltaje que ahorre espacio.
Una fuente de alto voltaje no siempre tiene que ser grande, compleja o difícil de integrar. Los dispositivos modernos de purificación de aire, ionización, plasma y electrostáticos requieren cada vez más componentes de energía compactos que puedan entregar un voltaje estable mientras se instalan dentro de equipos con espacio limitado. Un bien diseñadoMódulo de alto voltaje CCconvierte energía CC de bajo voltaje en una salida controlada de alto voltaje, proporcionando la energía eléctrica requerida por electrodos, ionizadores, colectores electrostáticos o pequeñas células plasmáticas.
El módulo de DeFa admite entrada de CC de 5 V o CC de 12 V y salida de CC de 5 kV a 9 kV según el modelo. Su consumo de energía nominal es de hasta 3 W, mientras que la corriente de salida típica está limitada a ≤0,5 mA. La estructura encapsulada, el cableado configurable, la protección contra cortocircuitos, la limitación de sobrecorriente y la protección contra carga abierta lo hacen práctico para la integración de equipos OEM.
Tabla de contenido
- ¿Qué es un módulo de alto voltaje CC?
- ¿Cómo funciona un módulo de alto voltaje CC?
- Especificaciones clave y parámetros de diseño
- ¿Dónde se utilizan los módulos de CC de alto voltaje?
- ¿Qué deberían considerar los ingenieros durante la integración?
- Ventajas clave para equipos OEM
- ¿Cómo seleccionar el módulo correcto?
- Preguntas frecuentes
- Conclusión
¿Qué es un módulo de alto voltaje CC?
Un módulo de alto voltaje de CC es un componente compacto de conversión de energía que transforma una entrada de CC relativamente baja en un voltaje de salida de CC mucho más alto. En lugar de diseñar un circuito de alto voltaje a partir de transformadores individuales, componentes de conmutación, rectificadores, circuitos de protección y estructuras de aislamiento, los fabricantes de equipos pueden integrar un módulo de alto voltaje dedicado en el producto anfitrión.
Esta arquitectura es particularmente útil cuando el espacio de instalación es limitado. El módulo de DeFa mide solo 51 × 32 × 19 mm y pesa aproximadamente 25 g, lo que permite integrarlo en purificadores de aire portátiles, ionizadores de escritorio, ambientadores para automóviles, dispositivos desinfectantes, accesorios HVAC y otros equipos compactos.
La salida se puede configurar según el modelo seleccionado, con niveles de tensión disponibles desde 5kV hasta 9kV. Dependiendo de la aplicación, la salida de alto voltaje se puede utilizar para generación de iones negativos, precipitación electrostática o pequeños sistemas de generación de plasma.
¿Cómo funciona un módulo de alto voltaje CC?
El principio operativo básico es un proceso de conversión de voltaje de múltiples etapas. Una entrada de CC de bajo voltaje primero acciona un oscilador o circuito de conmutación. Este circuito energiza el lado primario de un transformador elevador. El transformador aumenta el voltaje, después de lo cual un circuito rectificador convierte la señal eléctrica transformada en CC de alto voltaje.
El circuito de salida está diseñado con características de limitación de corriente para que el módulo pueda proporcionar alto voltaje sin requerir una alta potencia de salida. Esta distinción es importante porque muchas aplicaciones electrostáticas y de ionización necesitan un campo eléctrico elevado en lugar de una gran cantidad de corriente eléctrica.
- Etapa de entrada:Recibe alimentación CC de 5 V o CC de 12 V.
- Etapa de oscilación:Genera la señal de conmutación requerida por el transformador.
- Etapa de avance:Eleva el voltaje de entrada bajo a un voltaje alto.
- Etapa de rectificación:Produce la salida CC de alto voltaje requerida.
- Etapa de protección:Ayuda a limitar la corriente anormal y proteger el circuito durante condiciones de falla.
Esta arquitectura compacta hace que un módulo de alto voltaje dedicado sea más fácil de integrar que construir un circuito de alimentación de alto voltaje completo desde cero.
Especificaciones clave y parámetros de diseño
Antes de elegir un módulo de potencia de alto voltaje, los ingenieros deben evaluar la compatibilidad de entrada, el voltaje de salida, el consumo de energía, las dimensiones físicas, el cableado, el rango de temperatura, el aislamiento y las funciones de protección. La siguiente tabla resume las principales especificaciones de la solución DeFa.
| Parámetro | Especificación | Consideración de ingeniería |
|---|---|---|
| Voltaje de entrada | CC 5 V o CC 12 V ±10 % | Compatible con muchos sistemas electrónicos de bajo voltaje. |
| Voltaje de salida | 5 kV–9 kV CC | Seleccionado según los requisitos del electrodo y de la aplicación. |
| Potencia nominal | Hasta 3W | Adecuado para aplicaciones compactas y de bajo consumo |
| Corriente de salida | Normalmente ≤0,5 mA | Limitado internamente para el rango de aplicación previsto |
| Dimensiones | 51 × 32 × 19 milímetros | Útil para equipos con espacio limitado |
| Peso | Aprox. 25g | Ayuda a minimizar el peso adicional del equipo. |
| Temperatura de funcionamiento | -10°C a +60°C | Adecuado para una amplia gama de condiciones de equipos en interiores |
| Protección | Protección contra sobrecorriente, cortocircuito y carga abierta | Ayuda a mejorar la confiabilidad a nivel del sistema |
| Conexión de salida | Cable de alta tensión | La longitud del cable se puede configurar para la integración del equipo. |
Para una selección técnica detallada, los ingenieros deben hacer coincidir las características eléctricas del módulo con la geometría del electrodo, la condición de carga, la distancia de aislamiento, el diseño del gabinete y el entorno operativo del producto final.
¿Dónde se utilizan los módulos de CC de alto voltaje?
El factor de forma compacto y el diseño de bajo consumo de energía de un módulo de alto voltaje lo hacen adecuado para múltiples aplicaciones electrostáticas y de tratamiento de aire.
Equipo de purificación de aire
En los sistemas de purificación de aire electrostáticos, el alto voltaje crea un campo eléctrico que favorece la carga y recolección de partículas. El módulo también puede alimentar componentes de generación de iones negativos utilizados como parte de un diseño de tratamiento de aire.
Generadores de iones negativos
Los ionizadores de escritorio, los ambientadores portátiles y otros dispositivos compactos de generación de iones requieren una fuente de alto voltaje sin agregar un conjunto de fuente de alimentación grande. Un pequeño convertidor de CC de alto voltaje puede simplificar esta integración.
Dispositivos de plasma
Los sistemas de plasma pequeños pueden requerir una fuente controlada de alto voltaje para establecer las condiciones eléctricas que necesita la célula plasmática. Dependiendo del diseño, el módulo puede admitir generadores de plasma compactos utilizados para el tratamiento de olores o aplicaciones relacionadas con superficies.
Accesorios para HVAC y tratamiento de aire
Los módulos de alto voltaje también se pueden integrar en unidades fan-coil, ionizadores montados en conductos y otros accesorios de tratamiento de aire continuo donde el espacio de instalación disponible es limitado.
Equipos médicos y de laboratorio
Los equipos especializados de limpieza de aire y desinfección de baja potencia pueden utilizar fuentes de alimentación compactas de alto voltaje donde los requisitos eléctricos coinciden con las especificaciones del módulo y el equipo terminado incorpora medidas de seguridad adecuadas.
¿Qué deberían considerar los ingenieros durante la integración?
Los componentes de alto voltaje requieren más que compatibilidad eléctrica. Durante el desarrollo del producto se deben considerar el diseño mecánico, el aislamiento, el cableado, las condiciones térmicas, las interferencias electromagnéticas y la protección del usuario.
- Autorización de alto voltaje:Mantenga un espacio adecuado entre la salida de alto voltaje y los componentes conductores.
- Aislamiento:Utilice materiales aislantes adecuados alrededor del terminal y el cableado de alto voltaje.
- Diseño de recinto:La sección de alto voltaje no debe ser accesible durante el funcionamiento normal.
- Gestión térmica:Mantenga el módulo dentro de su rango de temperatura de funcionamiento especificado.
- Alambrado:Seleccione un cable aislado de alto voltaje adecuado y especifique la longitud de cable requerida.
- CEM:Los sistemas electrónicos sensibles pueden requerir blindaje, filtrado o un tendido cuidadoso de los cables.
- Geometría del electrodo:El espaciado y la forma de los electrodos influyen en los requisitos de voltaje y el comportamiento eléctrico.
La construcción encapsulada del módulo aísla la salida de alto voltaje de la entrada de bajo voltaje. Sin embargo, los diseñadores del equipo final siguen siendo responsables de implementar el aislamiento, el recinto, la conexión a tierra y la arquitectura de seguridad adecuados para el producto terminado.
¿Cuáles son las ventajas clave de los equipos OEM?
Para los fabricantes OEM, un módulo compacto de alto voltaje puede reducir la complejidad del desarrollo y al mismo tiempo hacer que el producto en general sea más fácil de empaquetar.
- Huella mecánica compacta:Las dimensiones de 51 × 32 × 19 mm permiten la instalación en carcasas relativamente pequeñas.
- Requisito de energía de entrada baja:Un consumo nominal de hasta 3 W admite arquitecturas de sistemas de bajo consumo.
- Múltiples opciones de voltaje:Los modelos disponibles cubren requisitos de salida de 5 kV a 9 kV.
- Conexiones configurables:La longitud de los cables de alta tensión y la disposición de los conectores se pueden especificar según el diseño del equipo.
- Funciones de protección:El módulo incorpora limitación de sobrecorriente, protección contra cortocircuitos y protección de carga abierta.
- Adaptabilidad OEM:El voltaje de entrada, el voltaje de salida, la polaridad, la carcasa, el montaje y el cableado se pueden evaluar para requisitos específicos del proyecto.
¿Cómo se debe seleccionar el módulo de alto voltaje de CC adecuado?
La elección del módulo correcto comienza con la definición de la carga eléctrica en lugar de simplemente seleccionar el voltaje más alto disponible. Un voltaje más alto no es automáticamente mejor porque el espaciado de los electrodos, las condiciones del aire, el aislamiento, las consideraciones sobre el ozono y los objetivos de la aplicación afectan el rendimiento del sistema.
Para aplicaciones de iones negativos, los modelos con voltaje de salida más bajo pueden ser apropiados según el diseño del electrodo. Los sistemas de precipitación electrostática con mayor espacio entre electrodos o colectores pueden requerir un voltaje más alto. Las aplicaciones de plasma deben evaluarse según las características eléctricas de la celda de descarga específica.
Una lista de verificación de selección práctica incluye:
- Confirme si el sistema host proporciona una entrada de 5 V CC o 12 V CC.
- Determine el voltaje de salida requerido según el espaciado de los electrodos y el diseño de la aplicación.
- Confirme la polaridad requerida: positiva o negativa.
- Calcule el presupuesto de energía disponible del equipo anfitrión.
- Consultar el espacio físico de instalación.
- Defina la longitud necesaria del cable de alta tensión y la disposición de los conectores.
- Evalúe la temperatura de funcionamiento y las condiciones del recinto.
- Considere los requisitos de EMC si se instalan dispositivos electrónicos sensibles cerca.
Para proyectos OEM, proporcionar estos detalles al proveedor en la etapa de cotización puede acelerar la coincidencia técnica y reducir las iteraciones innecesarias de prototipos.
Preguntas frecuentes sobre módulos de alto voltaje CC
¿Se puede ajustar el voltaje de salida mientras el módulo está en funcionamiento?
El módulo estándar utiliza un voltaje de salida definido de fábrica según el modelo seleccionado. Si una aplicación requiere un voltaje de salida variable, los ingenieros deben analizar un módulo personalizado o una solución de control externo durante la etapa de diseño.
¿Cómo elijo entre salida de 5kV y 9kV?
El voltaje requerido depende principalmente de la configuración y aplicación del electrodo. Las aplicaciones de iones negativos suelen utilizar entre 5 kV y 7 kV, mientras que los sistemas electrostáticos con espacios entre electrodos más grandes pueden requerir entre 8 kV y 9 kV. Se debe evaluar la configuración completa del electrodo y la carga antes de seleccionar un modelo.
¿Un módulo de alto voltaje genera ozono?
El módulo en sí es un componente de conversión de energía en lugar de un generador de ozono. Sin embargo, es posible que se forme ozono cuando se aplica alto voltaje a electrodos afilados en el aire, particularmente a voltajes más altos. Por lo tanto, cuando el control del ozono es importante, se deben considerar la geometría del electrodo, el nivel de voltaje y el diseño del sistema.
¿Se puede utilizar en electrodomésticos?
El módulo está diseñado con corriente de salida limitada y aislamiento encapsulado, pero el aparato final aún necesita aislamiento eléctrico, conexión a tierra, envolvente e ingeniería de seguridad adecuados. El terminal y el cableado de alto voltaje no deben ser accesibles a los usuarios durante el funcionamiento normal.
¿Cuál es la vida útil esperada?
En condiciones normales de funcionamiento y dentro del rango de temperatura especificado, el módulo tiene una vida útil prevista de más de 20.000 horas. El voltaje de entrada excesivo y el funcionamiento prolongado a temperatura máxima pueden afectar la vida útil, por lo que se recomienda una gestión térmica y eléctrica adecuada.
¿Hay muestras disponibles para pruebas de prototipos?
Sí. Los pedidos de muestra se pueden utilizar para la evaluación de prototipos. Al solicitar una muestra, es útil especificar el voltaje de entrada, el voltaje de salida, la polaridad y la longitud del cable de alto voltaje requeridos para poder evaluar la configuración adecuada.
Conclusión: ¿Es un módulo compacto de alto voltaje adecuado para su equipo?
Una fuente de alimentación compacta de alto voltaje puede ser un componente importante para la purificación del aire, la ionización, la precipitación electrostática, la generación de plasma, los accesorios HVAC y otras aplicaciones de alto voltaje y bajo consumo. La clave no es simplemente obtener un alto voltaje, sino hacer coincidir el voltaje de salida, la limitación de corriente, la polaridad, las dimensiones mecánicas, el cableado, el aislamiento y las condiciones de operación con el diseño final del equipo.
Con entrada de CC de 5 V o 12 V, opciones de salida de CC de 5 a 9 kV, consumo de energía nominal de hasta 3 W, una estructura compacta de 51 × 32 × 19 mm, cableado configurable y funciones de protección integradas, la solución de DeFa proporciona a los desarrolladores OEM un punto de partida práctico para la integración de sistemas compactos de alto voltaje. Si está desarrollando un purificador de aire, ionizador, dispositivo de plasma, sistema electrostático u otro equipo que requiera una fuente compacta de alto voltaje, explore las especificaciones del módulo de alto voltaje de CC ycontáctanoscon su voltaje de entrada requerido, voltaje de salida, polaridad, configuración de carga y requisitos de instalación para la evaluación técnica.
