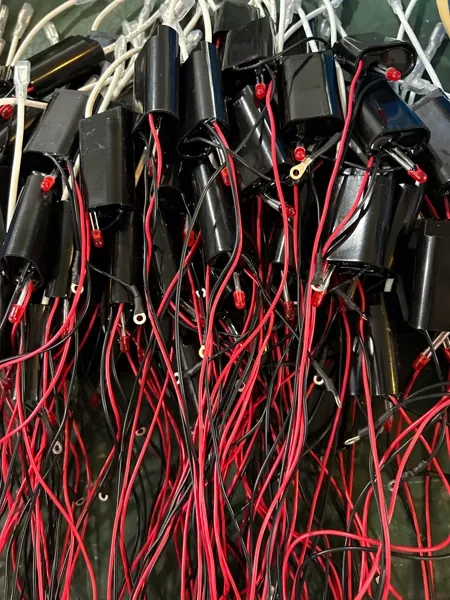

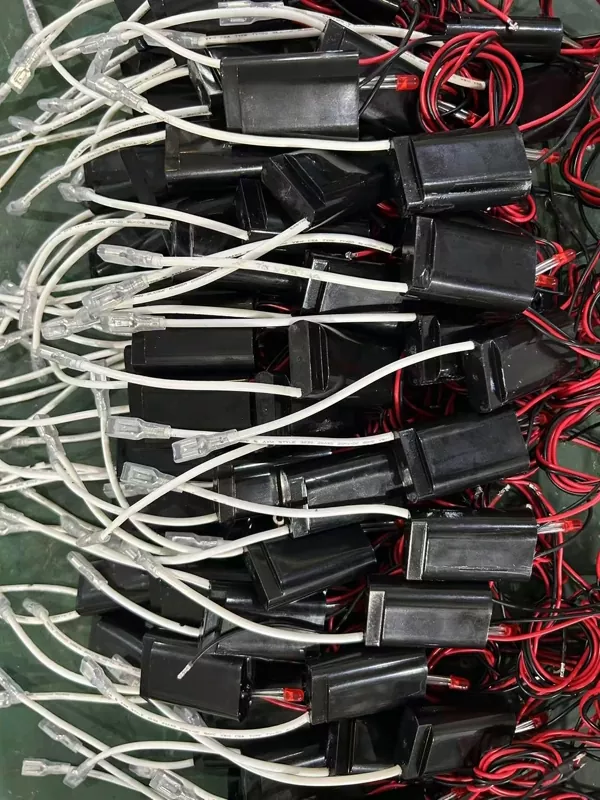

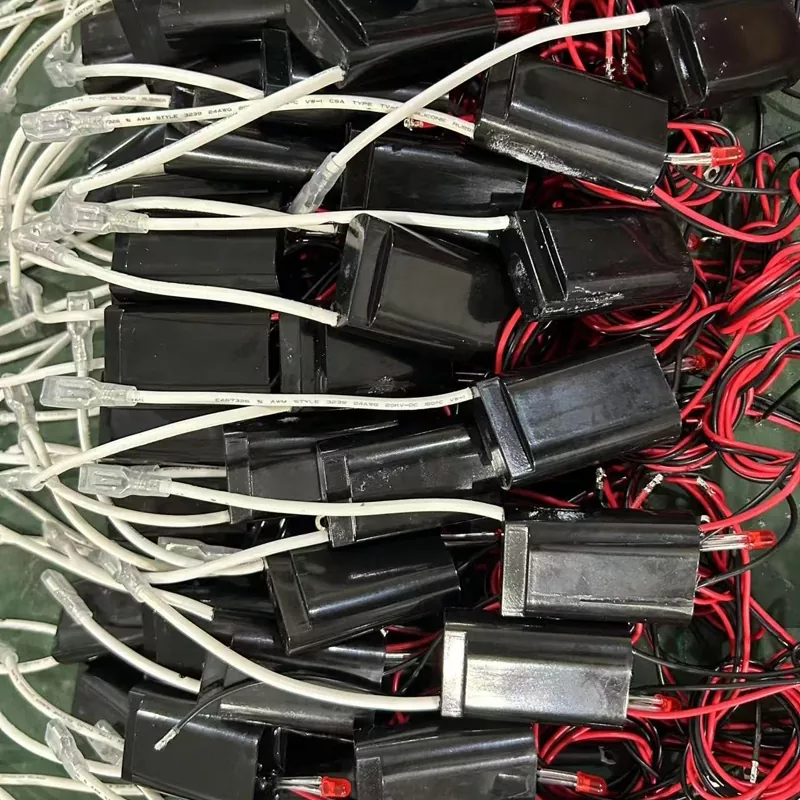

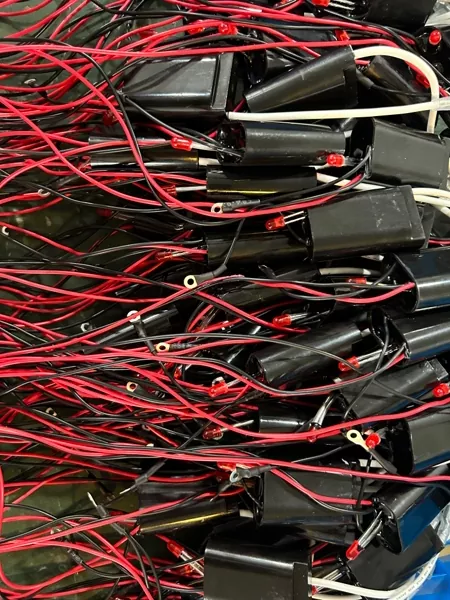

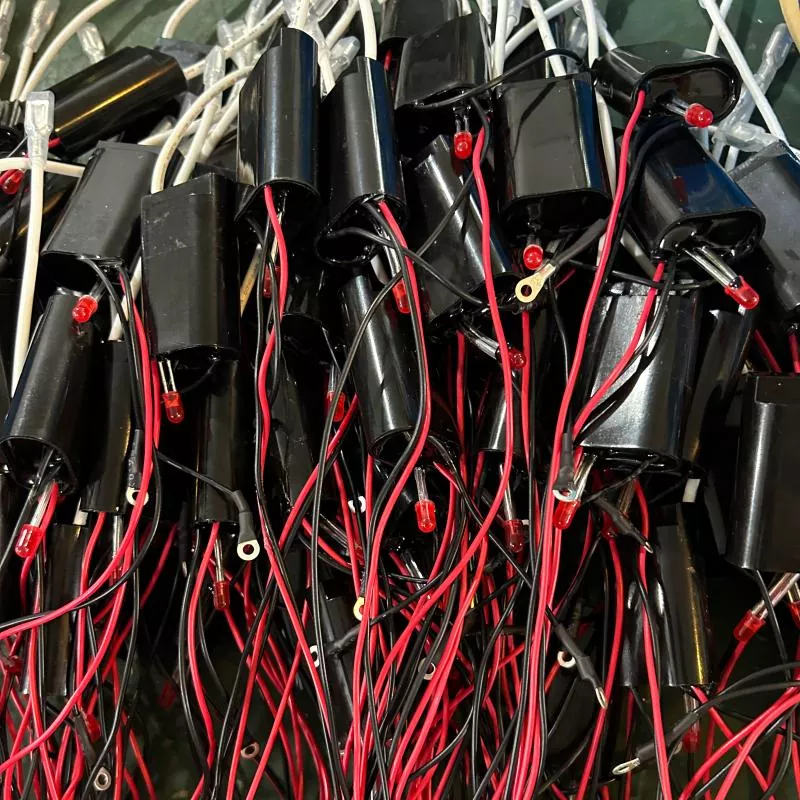

Módulo de alto voltaje CC

El módulo de alto voltaje DeFa DC es una fuente de alimentación compacta diseñada para generar una salida de alto voltaje estable para aplicaciones de precipitación electrostática, generación de iones negativos y plasma de baja potencia. El módulo también se conoce como módulo ESP, módulo de iones negativos o generador de alto voltaje, según el uso objetivo. Lo suministra Shengyuan Technology bajo la marca DeFa.

Con un tamaño de 51 × 32 × 19 mm y un consumo de energía nominal de 3 W, el módulo está diseñado para integrarse en purificadores de aire, desinfectantes portátiles, dispositivos médicos y de bienestar y otros equipos donde se requiere una pequeña fuente de alto voltaje. Las opciones de entrada cubren CC 5 V y CC 12 V, mientras que el voltaje de salida se establece en el rango de 5 kV a 9 kV según el modelo específico.

Parámetros eléctricos y mecánicos

Cómo funciona el módulo

El módulo convierte un voltaje de entrada de CC bajo en un voltaje de salida de CC alto a través de un transformador elevador y un circuito rectificador. Un oscilador incorporado impulsa el lado primario del transformador y la salida se rectifica para producir un alto voltaje estable. El circuito está diseñado para limitar la corriente de salida a un nivel seguro, lo cual es importante para aplicaciones donde el alto voltaje está expuesto al aire o se usa cerca del contacto humano.

Para aplicaciones de iones negativos, el módulo está configurado para producir una polaridad de salida negativa. Para la precipitación electrostática, se aplica el mismo alto voltaje al electrodo de descarga y a la placa colectora. En aplicaciones de plasma, el módulo puede accionar una pequeña celda de descarga de barrera dieléctrica.

Consideraciones de integración

Tamaño compacto

El tamaño de 51 × 32 × 19 mm permite la instalación dentro de purificadores de aire portátiles, desinfectantes de escritorio, ambientadores para automóviles y dispositivos portátiles. Se pueden agregar orificios de montaje o almohadillas adhesivas de doble cara según el diseño del cliente.

Cableado de entrada y salida

Las conexiones de entrada están disponibles como cabezales de clavija o cables soldados. La salida de alto voltaje se proporciona a través de un cable aislado de silicona para evitar el arco y resistir la flexión continua. Se puede especificar la longitud del cable de alto voltaje.

Seguridad y aislamiento

El módulo está encapsulado en una carcasa retardante de llama que protege el circuito interno del polvo y la humedad. La salida de alto voltaje está aislada de la entrada de bajo voltaje. La corriente de salida es inherentemente limitada, lo que reduce el riesgo de descarga eléctrica en condiciones de funcionamiento normal. Sin embargo, el módulo siempre debe estar encerrado dentro de un producto terminado con aislamiento adecuado alrededor del terminal de alto voltaje.

EMC y ruido

La frecuencia de conmutación se selecciona para minimizar el ruido audible y la interferencia electromagnética. Si es necesario, se puede recomendar un filtro RC externo o un cable blindado para aplicaciones sensibles.

Aplicaciones típicas

• Purificadores de aire:Alimenta placas precipitadoras electrostáticas o generadores de iones negativos en unidades residenciales y portátiles.
• Dispositivos de iones negativos:Se utiliza en ionizadores de escritorio, ambientadores para automóviles y productos de bienestar personal.
• Módulos de plasma:Impulsa pequeños generadores de plasma para la eliminación de olores y la desinfección de superficies.
• Médico y sanitario:Adecuado para cámaras de desinfección de baja potencia, sistemas de succión dental y módulos de limpieza de aire de laboratorio.
• Accesorios de climatización:Instalado dentro de unidades fancoil o ionizadores montados en conductos para un tratamiento continuo del aire.

Opciones de personalización

• Tensión de salida:Fijo en 5 kV, 6 kV, 7 kV, 8 kV o 9 kV según modelo. Se pueden evaluar valores personalizados.
• Voltaje de entrada:Estándar CC 5 V o CC 12 V. Es posible que haya otros voltajes disponibles para pedidos por volumen.
• Polaridad:Se puede seleccionar salida negativa o positiva. La salida negativa es común en aplicaciones de purificación de aire.
• Longitud del cable y tipo de conector:La longitud y la terminación del cable de alto voltaje se pueden personalizar.
• Vivienda y montaje:El módulo se puede proporcionar sin carcasa para integración directa en PCB o con bridas de montaje.

Fiabilidad y pruebas

Cada módulo se prueba para determinar el voltaje de salida, la corriente de entrada y la integridad del aislamiento antes del envío. Las pruebas de muestra incluyen funcionamiento continuo a carga completa durante 48 horas y ciclos térmicos entre -10 °C y +60 °C. Para aplicaciones médicas o de gran volumen, se pueden proporcionar informes de pruebas adicionales.

Preguntas frecuentes

¿Se puede ajustar el voltaje de salida durante el funcionamiento?

No. El voltaje de salida viene fijado de fábrica según el modelo seleccionado. Si se necesita una salida variable, se requeriría un módulo diferente o un circuito de control externo. Podemos discutir soluciones personalizadas para proyectos de volumen.

¿Cómo sé qué voltaje de salida elegir?

El voltaje de salida requerido depende de la separación de los electrodos y de la aplicación de destino. Para los generadores de iones negativos, lo común es de 5 kV a 7 kV. Para precipitadores electrostáticos con espacios entre placas más amplios, es posible que se necesiten de 8 kV a 9 kV. Nuestro equipo técnico puede ayudarle según la configuración de su electrodo.

¿Este módulo produce ozono?

El módulo en sí no produce ozono directamente. Se puede generar ozono cuando se aplica alto voltaje a un electrodo afilado en el aire, especialmente a voltajes más altos. Si le preocupa el control del ozono, el voltaje de salida se puede mantener por debajo de 6 kV o se puede utilizar un diseño de electrodo diferente.

¿Es seguro el uso del módulo en electrodomésticos?

El módulo está diseñado con corriente de salida limitada y aislamiento encapsulado. Cuando se instala dentro de un aparato debidamente conectado a tierra, cumple con los requisitos de seguridad de bajo voltaje para uso doméstico. Sin embargo, el cableado de salida de alto voltaje debe estar cerrado y no accesible a los usuarios.

¿Cuál es la vida útil típica del módulo?

En condiciones normales de funcionamiento y dentro del rango de temperatura especificado, el módulo tiene una vida útil prevista de más de 20.000 horas. Los principales factores de falla son la entrada de sobretensión y el funcionamiento continuo a temperatura máxima. La gestión térmica adecuada en el dispositivo anfitrión mejora la longevidad.

¿Puedo pedir una muestra para evaluación?

Sí. Hay pedidos de muestra disponibles para creación de prototipos y pruebas. Proporcione el voltaje de entrada, el voltaje de salida, la polaridad y la longitud del cable deseados al realizar el pedido.

Acerca de la tecnología Shengyuan

Shengyuan Technology (marca DeFa) lleva más de 20 años desarrollando fuentes de alimentación de alto voltaje y sistemas de generación de plasma. La empresa suministra componentes y sistemas completos a fabricantes de América del Norte, Europa y Asia. El módulo de alto voltaje de CC que se describe aquí se basa en la misma tecnología central utilizada en equipos de purificación industrial más grandes, adaptada para aplicaciones compactas y orientadas al consumidor.
