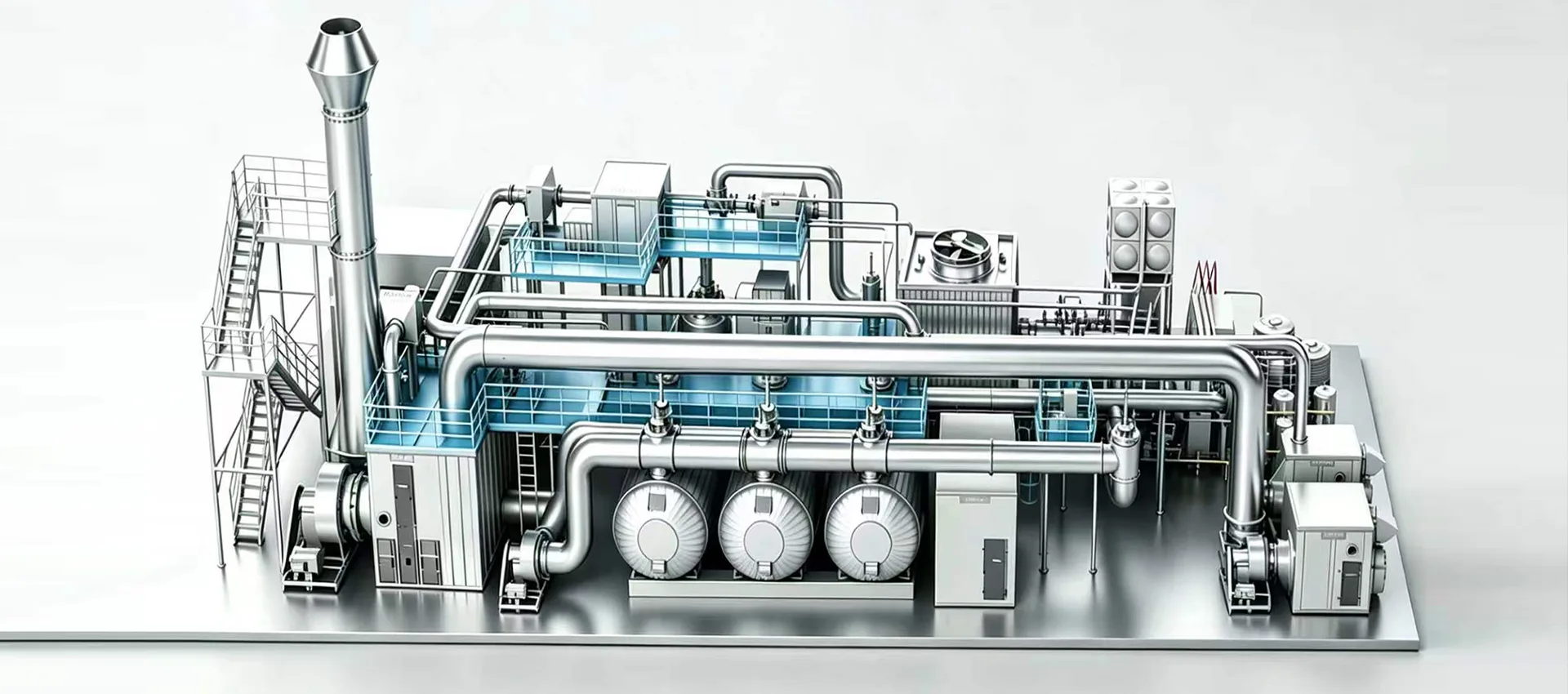

Un concentrador de rotor de zeolita captura COV compatibles de una corriente de aire de proceso diluida y de gran tamaño. A medida que la rueda gira, una corriente de desorción calentada más pequeña libera los COV adsorbidos y los transporta a un RTO en una concentración más alta. Luego, el RTO oxida la corriente concentrada, mientras que la mayor parte del flujo de aire principal abandona la sección de adsorción después del tratamiento. La combinación puede tener sentido cuando la oxidación directa de todo el flujo de aire desperdiciaría energía. No reduce la masa de contaminantes entrantes y no es adecuado para todos los compuestos. La selección del medio del rotor, el pretratamiento, la humedad, la temperatura del gas, las condiciones de desorción, los picos de concentración, los controles del límite explosivo inferior y el funcionamiento del oxidante aguas abajo deben diseñarse a partir de datos de proceso representativos.

Un RTO oxida COV compatibles a una temperatura de reacción alta y utiliza lechos cerámicos intercambiables para recuperar calor. Un oxidante catalítico hace pasar el gas calentado a través de un catalizador, lo que permite que la oxidación se produzca a una temperatura más baja que la oxidación térmica. La ruta catalítica puede reducir la demanda de combustible auxiliar, pero sólo cuando la mezcla de COV, las partículas, los aerosoles y los contaminantes traza son compatibles con el catalizador seleccionado. Elija entre ellos comparando la composición del gas verificada, la carga de masa mínima y máxima de COV, los contaminantes que podrían enmascarar o envenenar un catalizador, las horas de funcionamiento, el rendimiento de salida requerido, el equilibrio térmico, la capacidad de mantenimiento y el costo del ciclo de vida. Ninguna tecnología es automáticamente la opción más eficiente o menos costosa para cada planta.

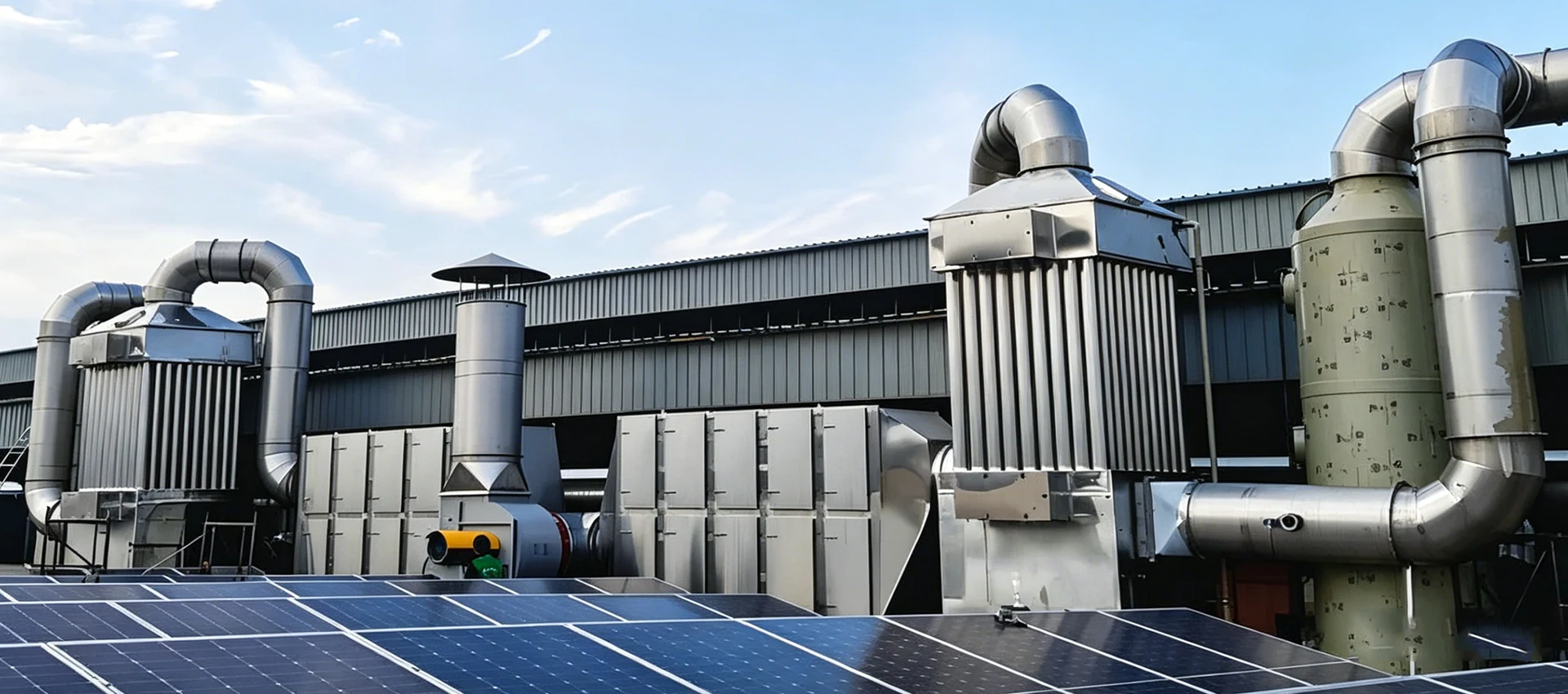

No se puede calcular un costo creíble del sistema de tratamiento de COV únicamente a partir del flujo de aire. El precio depende del flujo de aire mínimo y máximo, la carga de masa de VOC, la química del compuesto, la temperatura, la humedad, los cocontaminantes, las horas de funcionamiento, los requisitos de salida, los materiales, los controles de seguridad, el trabajo en el sitio y el tren de tratamiento requerido. Compare cotizaciones utilizando tres valores separados: costo total de capital instalado, costo anual de operación y mantenimiento y costo del ciclo de vida durante el mismo período de evaluación. Un precio de equipo más bajo puede convertirse en la opción más costosa cuando requiere reemplazo frecuente de carbono, combustible auxiliar continuo, tratamiento de aguas residuales o tiempo de inactividad de la producción.

Cuando el flujo de aire está en m³/h y la concentración de VOC está en mg/m³, calcule la carga másica de VOC de entrada como flujo de aire × concentración ÷ 1.000.000. El resultado es kg/h. Por ejemplo, 20.000 m³/h a 300 mg/m³ contienen 6 kg/h de COV. No calcule el rendimiento del control únicamente a partir de la concentración cuando el flujo de gas de entrada y salida difiere. Convierta ambos lados a tasas másicas, luego use (tasa másica de entrada − tasa másica de salida) ÷ tasa másica de entrada × 100. Confirme que el flujo y la concentración utilizan condiciones reales o estándar compatibles, en base húmeda o seca, y cualquier corrección de oxígeno requerida.

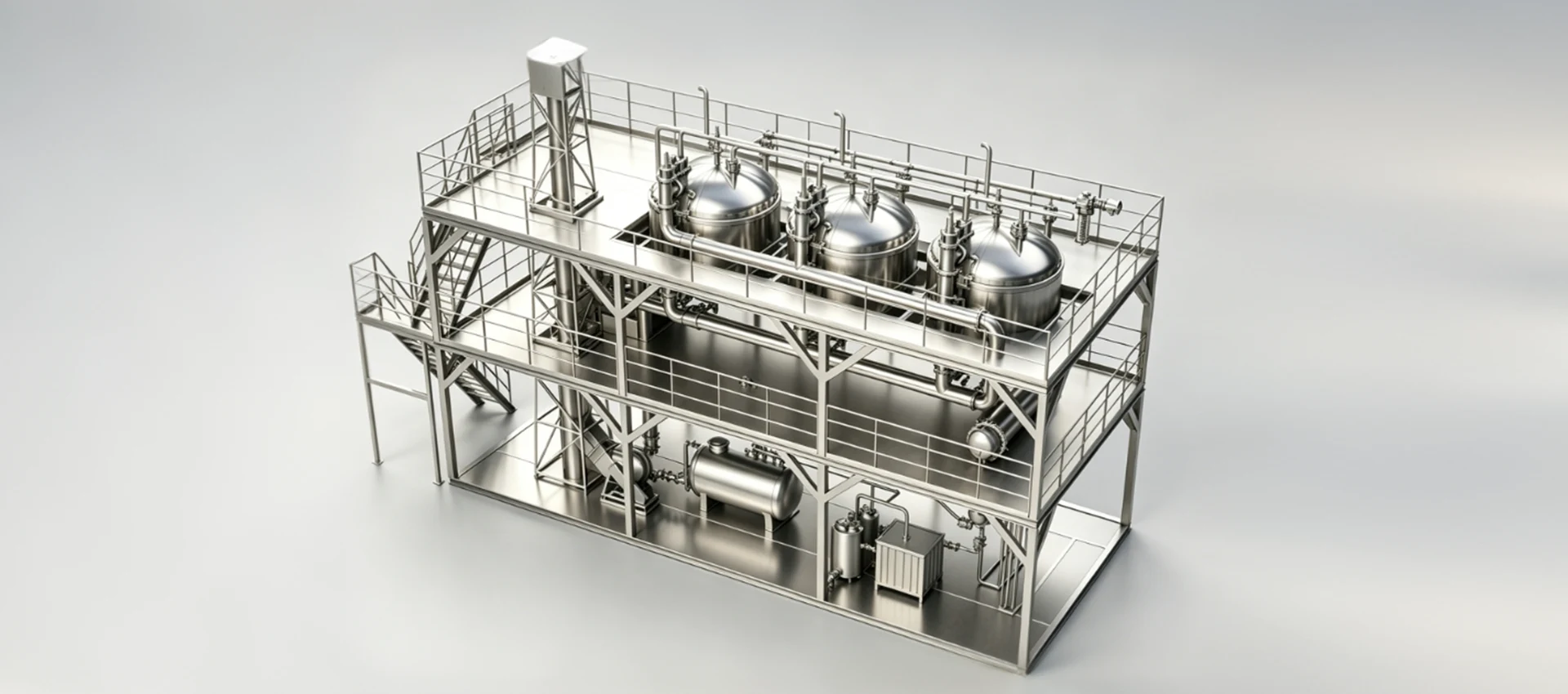

El carbón activado elimina los COV transfiriendo moléculas de los gases de escape a la superficie del carbón. Los medios no tienen capacidad ilimitada. Debe reemplazarse o regenerarse antes de que los compuestos objetivo atraviesen el lecho y excedan el límite de salida. Por lo tanto, un intervalo de reemplazo confiable depende de la carga de masa de COV, la capacidad de trabajo específica del compuesto, la temperatura, la humedad, los compuestos de la competencia, el diseño del lecho, las horas de funcionamiento y el límite de monitoreo. No existe un cronograma universal defendible como el de "reemplazar cada tres meses". El carbón suele ser práctico para fuentes intermitentes o de menor carga y tareas de pulido. La carga continua de gran masa puede encarecer el reemplazo, en cuyo caso también se debe evaluar un oxidante o un sistema de recuperación. Consulte la comparación de RTO versus carbón activado para conocer una decisión de selección más amplia.

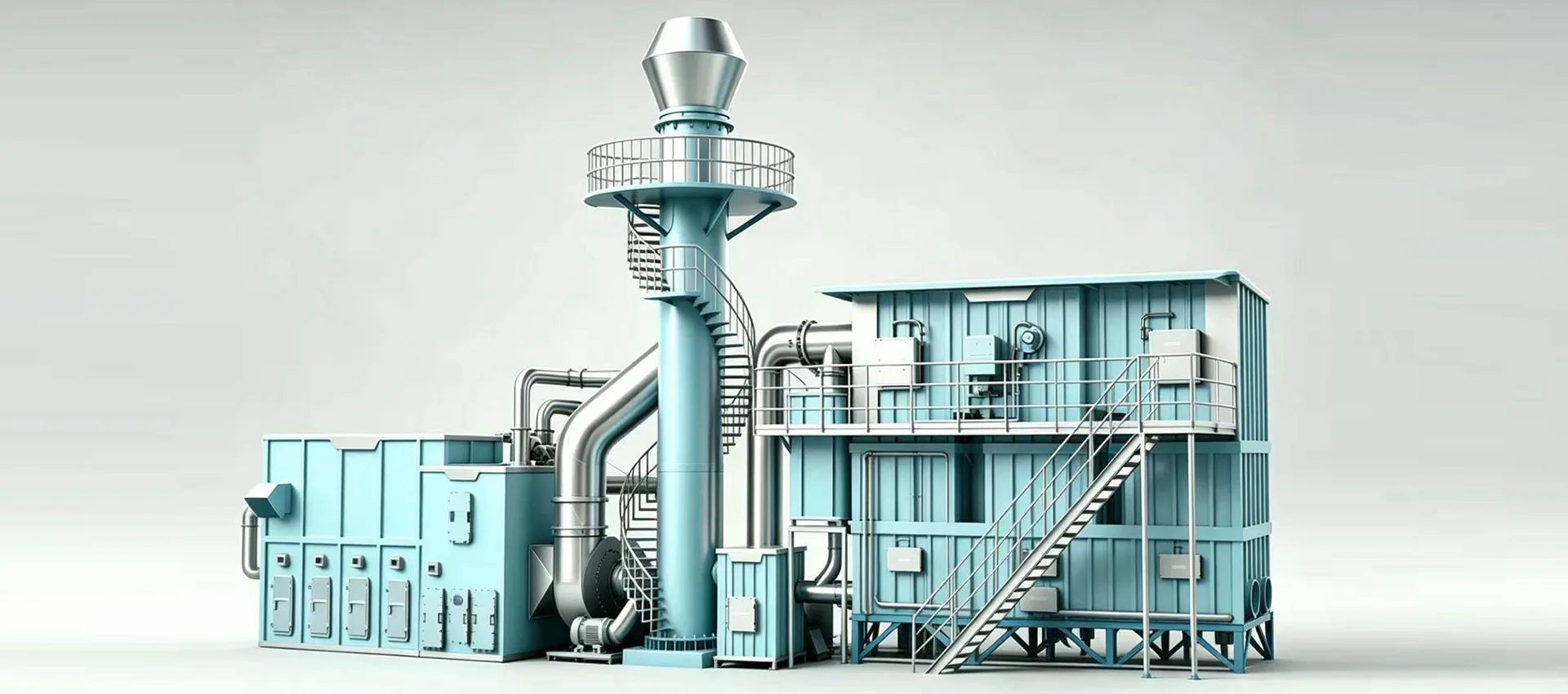

Un RTO trata los gases de escape industriales de COV en tres etapas repetidas. Primero, un lecho cerámico caliente precalienta el gas entrante. En segundo lugar, el gas ingresa a una cámara de combustión donde la temperatura, el tiempo de residencia y la mezcla suficientes permiten que los compuestos orgánicos compatibles se oxiden. En tercer lugar, el gas caliente tratado pasa a través de otro lecho cerámico y transfiere gran parte de su calor a ese medio antes de salir del sistema. Las válvulas de conmutación invierten periódicamente el flujo de aire para que las camas alternen entre liberar y almacenar calor. El principio de funcionamiento del RTO es sencillo, pero el funcionamiento confiable depende de la composición real del escape, la carga de masa de COV, el flujo de aire, el contenido de partículas o niebla, el rango de temperatura, los controles de seguridad y el límite de emisiones. Para seleccionar tecnologías más allá de RTO, consulte la guía de tratamiento de COV industriales.
