respuesta rapida
No existe un "mejor" método universal de tratamiento de COV industriales. El sistema correcto depende de la corriente de escape real: flujo de aire, concentración de VOC y carga de masa, composición química, temperatura, humedad, contenido de partículas o niebla ácida, cronograma de operación, restricciones de seguridad y el límite de emisión en el permiso de la instalación. Los oxidantes térmicos y catalíticos destruyen los COV; los sistemas de carbón activado y zeolita los capturan; los condensadores recuperan compuestos adecuados; los depuradores húmedos absorben gases solubles; y los sistemas biológicos o de plasma pueden adaptarse a aplicaciones seleccionadas de baja concentración o impulsadas por olores. Los gases de escape complejos normalmente necesitan un tren de tratamiento en lugar de un solo dispositivo.
¿Qué son los COV industriales?
“VOC” es una categoría regulatoria y de ingeniería, no el nombre de una sustancia química. Según la definición de la Ley de Aire Limpio de EE. UU., los compuestos orgánicos volátiles son compuestos de carbono que participan en reacciones fotoquímicas atmosféricas, sujetos a las exclusiones enumeradas para compuestos con reactividad insignificante. Diferentes jurisdicciones pueden definir y medir los COV de manera diferente, por lo que un proyecto debe utilizar la definición escrita en su norma o permiso de operación aplicable. Ver elDefinición de COV de la EPA de EE. UU..
Las emisiones industriales de COV pueden provenir de solventes, recubrimientos, tintas, adhesivos, resinas, agentes de limpieza, manejo de combustible, reacciones químicas y el calentamiento de plásticos, aceites u otros materiales orgánicos. En la atmósfera, los COV pueden reaccionar con los óxidos de nitrógeno de la luz solar para formar ozono a nivel del suelo. ElDescripción general del ozono a nivel del suelo de la EPAidentifica instalaciones industriales, plantas químicas, refinerías y fuentes de combustión entre los contribuyentes.
La decisión del tratamiento debe basarse en compuestos individuales así como en la concentración total de COV. Una corriente dominada por vapor de disolvente recuperable se comporta de manera diferente a una que contiene halógenos, compuestos de azufre, silicona, aerosoles pegajosos o mezclas fluctuantes. Esas diferencias afectan los materiales de construcción, el pretratamiento, la protección contra incendios, la idoneidad del catalizador, la vida útil del adsorbente y la elección del método de monitoreo.
Comience con el flujo de escape, no con el catálogo de equipos.
Una propuesta útil comienza con datos de proceso medidos. El flujo de aire por sí solo no es suficiente y una sola lectura de concentración tomada durante un período de producción tranquilo puede provocar un sistema de tamaño insuficiente. Ejemplos de estados operativos representativos: inicio, producción normal, cambio de producto, limpieza, uso máximo de solvente y parada cuando sea relevante.
| Aporte | Por qué es importante | Formulario útil |
|---|---|---|
| flujo de aire | Establece el tamaño de los conductos, ventiladores y equipos y afecta fuertemente el uso de energía. | Normal, mínimo y máximo m³/h o scfm |
| concentración de COV | Ayuda a determinar las tareas de carga, destrucción o recuperación masiva y la demanda de combustible. | Perfil de entrada en mg/m³, ppmv o g/Nm³ |
| Composición química | Determina la adsorbabilidad, condensabilidad, compatibilidad de catalizadores, corrosión y subproductos. | Lista de compuestos, datos SDS y análisis de laboratorio. |
| Temperatura y humedad | Afecta la adsorción, condensación, corrosión, estabilidad del plasma y pretratamiento. | Rango normal y condiciones máximas. |
| Co-contaminantes | El polvo, la niebla de aceite, la niebla ácida, los álcalis, la humedad y los aerosoles pueden dañar la etapa principal de COV. | Concentración, tamaño de partículas y características de las gotas. |
| Horario de funcionamiento | Las fuentes continuas e intermitentes tienen diferentes necesidades de calor, regeneración y espera. | Horas/día, días/año y ciclo por lotes |
| Salida requerida | Define el deber real de mudanza y el plan de seguimiento. | Límite de permiso, método de prueba y período promedio |
| Restricciones del sitio | El espacio, los servicios públicos, el clima, el ruido y el acceso pueden eliminar opciones que de otro modo serían adecuadas. | Diseño, capacidad de servicios públicos y autorización de mantenimiento. |
Un sistema de COV confiable suele ser un tren de tratamiento.
Los gases de escape industriales rara vez llegan como una mezcla limpia de aire y un disolvente. El gas puede contener exceso de pulverización, gotas de aceite, alquitrán condensable, polvo, niebla ácida o vapor de agua. Enviar esa mezcla directamente al dispositivo principal de COV puede ensuciar un intercambiador de calor, envenenar un catalizador, saturar carbono, corroer electrodos o crear depósitos inseguros.
- Reducir y contener las emisiones en la fuente.Revise las materias primas, las tapas, los sellos, las prácticas de limpieza y el recinto antes de aumentar el tamaño del sistema aguas abajo.
- Captura el escape.Utilice un recinto o campana que contenga la columna de humo sin introducir aire innecesario de la habitación en el conducto.
- Acondiciona el gas.Elimine el polvo, la niebla de aceite, las gotas o los aerosoles ácidos y ajuste la temperatura o la humedad cuando el dispositivo principal lo requiera.
- Recuperar o destruir los COV.Aplique el método seleccionado a partir de los datos del flujo medido.
- Pulir cuando sea necesario.Una etapa secundaria puede manejar olores residuales, niebla fina o picos de concentración cortos.
- Monitorear el proceso.Realice un seguimiento de los parámetros que muestran si la recopilación y el tratamiento funcionan entre las pruebas de pila formales.
Métodos de tratamiento de COV industriales.
1. Oxidación térmica regenerativa (RTO)
Un oxidante térmico eleva el escape a una temperatura en la que los compuestos orgánicos se oxidan a dióxido de carbono y agua. La temperatura, el tiempo de residencia y la mezcla son los factores centrales del diseño. Un RTO alterna gas frío y caliente a través de medios cerámicos para recuperar calor, lo que reduce el combustible auxiliar requerido en comparación con un oxidante térmico no regenerativo. ElGuía de oxidación térmica de la EPAdescribe la recuperación de calor tanto regenerativa como recuperativa.
El RTO se considera comúnmente para cargas masivas continuas de COV de medias a altas y corrientes orgánicas mixtas donde la recuperación no es práctica. Se vuelve menos atractivo cuando el escape está extremadamente diluido, muy intermitente o contaminado con compuestos que pueden crear depósitos o productos de combustión corrosivos. El tratamiento previo, la selección de materiales y una revisión de la seguridad del proceso son esenciales.
Ver DeFaequipo oxidante térmico regenerativopara obtener una descripción general a nivel de producto. El desempeño del proyecto debe confirmarse con el análisis de gas real y las condiciones de diseño escritas.
2. Oxidación catalítica
Los oxidantes catalíticos utilizan un catalizador para acelerar la oxidación, lo que permite operar a una temperatura más baja que la oxidación térmica convencional. Esto puede reducir la demanda de combustible cuando el escape es compatible con el catalizador. La contrapartida es la sensibilidad: el rendimiento del catalizador depende de las especies de COV, la temperatura de funcionamiento y la presencia de agentes enmascarantes o envenenadores. ElGuía de oxidante catalítico de la EPArecomienda realizar un seguimiento de la concentración de VOC de salida, la temperatura de entrada del lecho del catalizador y la actividad del catalizador.
La oxidación catalítica se evalúa mejor cuando la composición del gas es predecible y el pretratamiento puede mantener el polvo, el aceite, los metales pesados, el azufre, los halógenos u otros materiales que desactivan el catalizador alejados del lecho. Una revisión de la compatibilidad del catalizador es más confiable que seleccionar el sistema de un rango genérico de concentración de COV.
3. Adsorción de carbón activado
La adsorción transfiere moléculas de COV del gas a una superficie sólida. El carbón activado es el adsorbente más común, aunque se pueden utilizar zeolitas y otros medios. Los sistemas de carbón suelen ser prácticos para cargas de masa más bajas, procesos intermitentes, pulido de olores o aplicaciones donde el equipo térmico es difícil de justificar.
Todo adsorbente tiene una capacidad finita. Cuando el lecho se acerca a su ruptura, los medios deben ser reemplazados o regenerados. La alta humedad, la temperatura elevada, los compuestos incompatibles, el polvo y los picos de concentración pueden acortar el intervalo de servicio. La EPA identifica la concentración de COV en la salida, la temperatura del lecho, el flujo de gas, la concentración de entrada, la humedad y el diferencial de presión como indicadores relevantes para unadsorbedor de carbón activado.
DeFaequipo de caja de carbón activadoPuede considerarse como un dispositivo independiente de baja carga o como una etapa de pulido en un sistema de varias etapas. Se debe especificar el tipo de medio, la profundidad del lecho, el tiempo de residencia y el plan de reemplazo para los compuestos objetivo.
4. Concentración de zeolita
Un rotor o concentrador de zeolita transfiere COV de una corriente de escape diluida grande a una corriente de desorción más pequeña y concentrada. Luego, la corriente concentrada se envía a un oxidador u otro dispositivo de recuperación. Esta disposición puede hacer que el tratamiento de gases de escape de baja concentración y alto flujo de aire sea más económico porque el dispositivo de destrucción final maneja menos volumen total de gas.
La concentración de zeolita no es una solución universal. Los compuestos de alto punto de ebullición, los aerosoles pegajosos, el polvo y los productos químicos incompatibles pueden ensuciar o dañar el rotor. La temperatura de desorción, la relación de concentración, el objetivo de eliminación y el oxidante aguas abajo deben diseñarse como un solo sistema.
5. Condensación y recuperación de disolventes.
La condensación enfría o comprime una corriente de gas para que los vapores adecuados se vuelvan líquidos. Es más atractivo para corrientes relativamente concentradas que contienen compuestos recuperables con características de condensación favorables. La recuperación puede reducir la pérdida de materia prima, pero el líquido recuperado aún necesita almacenamiento seguro, evaluación de calidad y planificación de reutilización o eliminación.
Un condensador suele ir seguido de adsorción u oxidación porque es posible que no alcance por sí solo una concentración de salida baja. En el diseño se deben incluir la composición variable, el vapor de agua y los riesgos de congelación o incrustaciones.
6. Lavado húmedo y precipitación electrostática húmeda.
Un depurador húmedo pone el escape en contacto con un líquido. Es muy adecuado para gases solubles, contaminantes ácidos o alcalinos y algunas tareas combinadas de gases y partículas. No es automáticamente un método eficaz de destrucción de compuestos orgánicos poco solubles. La química de los líquidos de depuración, el contacto entre gas y líquido, la caída de presión, el pH, la purga y el tratamiento de aguas residuales son todos importantes. EPAguía del depurador húmedoIdentifica el flujo de líquido, el diferencial de presión y la condición del líquido como indicadores operativos clave.
La precipitación electrostática húmeda puede eliminar gotas finas, neblinas de aceite y aerosoles ácidos que de otro modo contaminarían un adsorbedor, un catalizador o una etapa térmica. Para escapes de mezcla de ácidos y COV, una etapa de depuración y control de niebla puede ser un tratamiento previo en lugar de la solución final de COV. DeFasistema de tratamiento de gases residuales de tres ácidosilustra este tipo de enfoque de múltiples etapas.

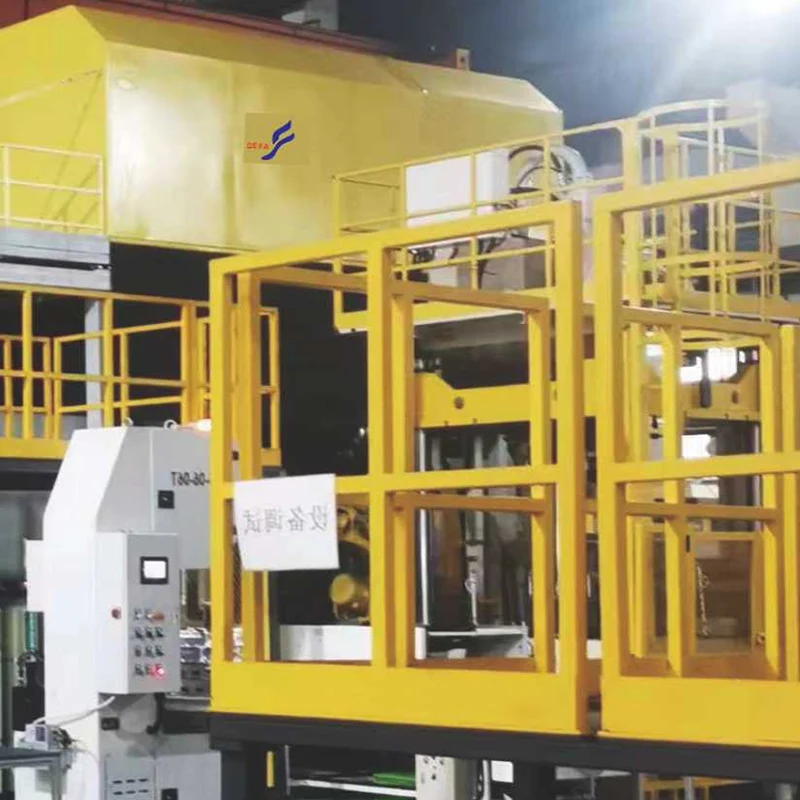

7. Plasma a baja temperatura
Los sistemas de plasma utilizan una descarga eléctrica para generar electrones energéticos y especies reactivas. Se pueden considerar para flujos seleccionados de baja concentración, impulsados por olores o variables donde un dispositivo compacto y de respuesta rápida es útil. Los resultados dependen en gran medida de la química del gas, la humedad, el tiempo de residencia, la densidad de energía, el estado de los electrodos y el control de los subproductos posteriores.
Se recomienda realizar pruebas de tratabilidad antes de utilizar plasma como método de control principal para una mezcla compleja de COV. El pretratamiento es especialmente importante cuando la corriente contiene niebla de aceite, humedad o partículas que pueden ensuciar la sección de descarga. Ver el DeFamódulo de desodorización por plasmapara el concepto de equipamiento disponible.
8. Tratamiento biológico
Los biofiltros y los sistemas de biotrickling utilizan microorganismos para degradar los contaminantes biodegradables. Pueden proporcionar baja energía operativa para cargas orgánicas o de olores constantes y de baja concentración, pero la biología necesita un entorno estable. Se deben controlar la temperatura, la humedad, el pH, los nutrientes, el tiempo de contacto con el lecho vacío y las cargas de choque tóxicas.
El tratamiento biológico se evalúa comúnmente para aguas residuales, procesamiento de alimentos, desechos orgánicos y otras fuentes de olores. Es menos adecuado para cargas elevadas repentinas o compuestos poco biodegradables o tóxicos para la biomasa. DeFa proporciona unTorre de desodorización biológica de PP y conducto de aire.para aplicaciones de control de olores resistentes a la corrosión.
Métodos de tratamiento de COV comparados
| Método | A menudo considerado para | Ventaja principal | Restricción importante | Comprobaciones operativas clave |
|---|---|---|---|---|
| RTO | Flujos continuos de COV mixtos con carga masiva significativa | Destruye una amplia gama de compuestos orgánicos compatibles y recupera calor. | Combustible, seguridad, subproductos corrosivos, depósitos y alto flujo de aire. | Temperatura de la cámara, VOC de salida, caudal, presión del combustible, CO y O₂ |
| oxidante catalítico | Flujos de COV limpios y predecibles | Temperatura de oxidación más baja | Envenenamiento, enmascaramiento y reemplazo de catalizadores. | Temperatura de entrada/salida del lecho, actividad, caída de presión y COV de salida |
| Carbón activado | Menores cargas de masa, fuentes intermitentes y pulido. | Captura sencilla sin cámara de combustión. | Avance, humedad, riesgo de incendio y manipulación de medios gastados | COV de salida, temperatura del lecho, humedad y caída de presión |
| concentrador de zeolita | Gran flujo de aire con COV compatibles diluidos | Reduce el volumen de gas enviado al dispositivo final. | Ensuciamiento del rotor y compatibilidad de compuestos | Temperatura de adsorción/desorción, presión y rendimiento de eliminación. |
| Condensación | Vapor de disolvente concentrado y recuperable | Potencial recuperación del producto | Puede necesitar una etapa de pulido; El agua y los disolventes mixtos complican la recuperación. | Temperatura de entrada/salida, presión, tasa de condensado y COV de salida |
| Depurador húmedo | Gases solubles, componentes ácidos/alcalinos y pretratamiento seleccionado. | Maneja contaminantes corrosivos solubles y puede enfriar el gas. | Aguas residuales, incrustaciones y captura débil de COV poco solubles | Flujo de líquido, caída de presión, pH, reposición y purga. |
| Plasma | Corrientes seleccionadas de baja concentración o impulsadas por olores | Compacto y responsivo | Rendimiento específico de la química y posibles subproductos. | Verificaciones de energía, estado de los electrodos, humedad, VOC de salida y subproductos. |
| Biológico | Olor biodegradable constante y cargas de COV | Baja energía cuando la biología es estable. | Huella, clima, cargas de impacto y gestión de la biomasa | Humedad, pH, temperatura, caída de presión y concentración de salida. |
Cómo estimar la carga masiva de COV y su eliminación requerida
La concentración y el flujo de aire deben evaluarse juntos. Una corriente diluida aún puede transportar una gran masa de VOC cuando el flujo de aire es alto.
Carga de masa de COV (kg/h) = flujo de aire (m³/h) × concentración (mg/m³) ÷ 1.000.000
Ejemplo: un caudal de escape de 20.000 m³/h a 300 mg/m³ lleva una carga de COV estimada de 6 kg/h. Si la salida permitida es de 30 mg/m³ y las condiciones de entrada y salida utilizan la misma base, la eliminación mínima basada en la concentración es del 90 %. Este simple ejemplo no reemplaza un cálculo de diseño: la normalización del gas, la corrección de oxígeno, la eficiencia de captura, los picos de concentración, la incertidumbre de la medición, la especiación y la disponibilidad del equipo pueden cambiar el trabajo requerido.
Eliminación basada en la concentración (%) = (concentración de entrada - concentración de salida) ÷ concentración de entrada × 100
El dispositivo de control no puede eliminar emisiones que nunca captura. Por lo tanto, un proyecto necesita tanto eficiencia de captura como eficiencia del dispositivo. También necesita una revisión de la seguridad del proceso que abarque la inflamabilidad, las fuentes de ignición, el control estático, los enclavamientos, la filosofía de derivación de emergencia y las condiciones anormales de producción. No aplique un oxidante genérico o un diseño de adsorción a una mezcla combustible sin un ingeniero de seguridad calificado.
¿Qué determina el costo del tratamiento de COV industriales?
Las cifras publicadas de “precio por flujo de aire” suelen ser engañosas porque dos sistemas con el mismo m³/h pueden tener materiales, equipos de seguridad, carga térmica y carga de masa contaminante muy diferentes. La EPA de EE.UU. mantiene unaManual de costos de control de la contaminación del airecubriendo adsorbentes de carbono, oxidantes, depuradores y equipos relacionados. Una cotización de proveedor aún necesita datos específicos del proyecto.
Impulsores del costo de capital
- Flujo de aire máximo y rango de reducción
- Carga de masa de COV y concentración de salida requerida
- Número de etapas de pretratamiento y pulido.
- Acero inoxidable, PP, FRP u otra construcción resistente a la corrosión
- Requisitos de recuperación de calor, recuperación de disolventes y redundancia
- Protección contra explosiones, detección de incendios, aislamiento y enclavamientos de seguridad.
- Conductos, chimeneas, cimientos, trabajos eléctricos y acceso a instalaciones.
- Instrumentación, registro de datos y monitoreo de emisiones.
Impulsores de costos operativos
- Gas natural, electricidad, vapor, agua de refrigeración o aire comprimido
- Carbón activado, catalizadores, productos químicos, filtros y medios biológicos.
- Manejo de aguas residuales, adsorbentes gastados, condensados y desechos peligrosos
- Caída de presión del ventilador y horas de funcionamiento anuales.
- Limpieza, calibración, inspecciones y tiempos de inactividad no planificados
- Valor recuperado del disolvente o del calor residual utilizable
Compare alternativas según el costo total de propiedad, no solo el precio de compra. Un sistema de bajo capital en carbono puede resultar costoso cuando una carga masiva provoca reemplazos frecuentes. Un oxidante con un mayor costo de capital también puede resultar antieconómico si una corriente diluida necesita combustible auxiliar continuo. La opción más barata y fiable es la que se adapta al proceso medido y al programa de producción.
El seguimiento y el cumplimiento son parte del diseño.
Un límite de emisión es sólo una parte del cumplimiento. La instalación también puede necesitar métodos de prueba, rangos operativos, inspecciones, mantenimiento de registros e informes específicos. En los Estados Unidos, los requisitos pueden surgir de las reglas federales, estatales o locales y del permiso de la instalación. La EPA señala que el monitoreo de fuentes estacionarias se utiliza tanto para demostrar el cumplimiento como para identificar problemas en los dispositivos de control para que los operadores puedan tomar medidas correctivas. Ver elPreguntas frecuentes sobre el monitoreo de emisiones de la EPA.
No asuma que el porcentaje de eliminación nominal del fabricante garantiza el cumplimiento en cada sitio. Acuerde la base de entrada, el límite de salida, el método de prueba, el período promedio, el marco operativo, los compuestos excluidos, el objetivo de disponibilidad y las consecuencias de las condiciones anormales antes de la compra. Cuando se requieran pruebas de pilas de terceros, incluya puertos de muestreo, plataformas de acceso y acceso de prueba seguro en el diseño mecánico.
| Dispositivo | Indicadores de desempeño comunes |
|---|---|
| Oxidante térmico | Temperatura de la cámara de combustión, VOC de salida, flujo de gas, presión del combustible auxiliar, CO y O₂ |
| oxidante catalítico | Temperatura de entrada/salida del catalizador, actividad, diferencial de presión y COV de salida |
| Adsorbedor de carbono | VOC de salida, temperatura del lecho, humedad de entrada, flujo de gas, diferencial de presión y estado de regeneración/reemplazo |
| Depurador húmedo | Flujo de líquido, diferencial de presión, pH o concentración del líquido, reposición y purga |
Trenes típicos de tratamiento de COV por industria
Los siguientes ejemplos son puntos de partida. El tren final debe confirmarse a partir de un muestreo representativo y el permiso del sitio.
Recubrimiento, pintura e impresión.
El exceso de rociado o aerosol de tinta se debe eliminar antes que un lecho de carbón, un rotor de zeolita o un oxidante. Las corrientes diluidas con un alto flujo de aire pueden justificar la concentración antes de la oxidación, mientras que las fuentes intermitentes más pequeñas pueden ser adecuadas para la adsorción. Los cambios de solvente y los ciclos de limpieza deben incluirse en el perfil de carga máxima.
Fabricación fotovoltaica
Los procesos de calentamiento y laminación pueden producir vapores orgánicos mixtos con cargas cambiantes. Dependiendo de la composición y el flujo de aire, el tren puede combinar recolección, filtración o enfriamiento, concentración y oxidación. Revise la guía de DeFa paratratamiento fotovoltaico de gases residuales orgánicosy la coincidenciaEquipos de tratamiento de COV fotovoltaicos..
Tratamiento térmico y enfriamiento.
El escape de enfriamiento puede contener neblina de aceite, humo, partículas, compuestos orgánicos condensables y olores. La eliminación de aceite y partículas normalmente se produce antes de la etapa principal de COV. Ver el detalleproceso de tratamiento de gases de escapey defaequipo de tratamiento de gases residuales de enfriamiento.
Procesos químicos, farmacéuticos y ácidos mixtos.
Los cambios de lote, los gases corrosivos y los venenos de los catalizadores hacen que la especiación sea especialmente importante. La condensación puede recuperar disolventes adecuados; los depuradores pueden eliminar gases ácidos o alcalinos compatibles; la eliminación de niebla protege los equipos posteriores; y la adsorción u oxidación pueden abordar la carga orgánica restante. Lea la guía de solicitud para unsistema de tratamiento de gases residuales de tres ácidos.
Procesamiento y reciclaje de plástico.
La composición del escape cambia con el polímero, los aditivos, la contaminación y la temperatura. El humo y los condensables pegajosos pueden contaminar rápidamente los adsorbentes o catalizadores, por lo que los análisis representativos y las pruebas de pretratamiento son valiosos. Evite diseñar únicamente a partir de “COV total” cuando la materia prima varía.
Lista de verificación de RFQ para el tratamiento de COV industriales
Proporcione la siguiente información al solicitar una propuesta técnica:
- Descripción del proceso y origen del escape.
- Flujo de aire normal, mínimo y máximo.
- Lista de compuestos COV y perfil de concentración
- Condiciones de temperatura, humedad, oxígeno y presión.
- Polvo, niebla de aceite, niebla ácida, gotas de agua u otros cocontaminantes
- Horas de funcionamiento, ciclo de lotes y expansión de producción esperada.
- Concentración de salida requerida, objetivo de eliminación y método de prueba
- Combustible, electricidad, vapor, agua y aire comprimido disponibles.
- Disposición del sitio, entorno de instalación y acceso de mantenimiento.
- Requisitos locales de seguridad, permisos, monitoreo y redundancia
