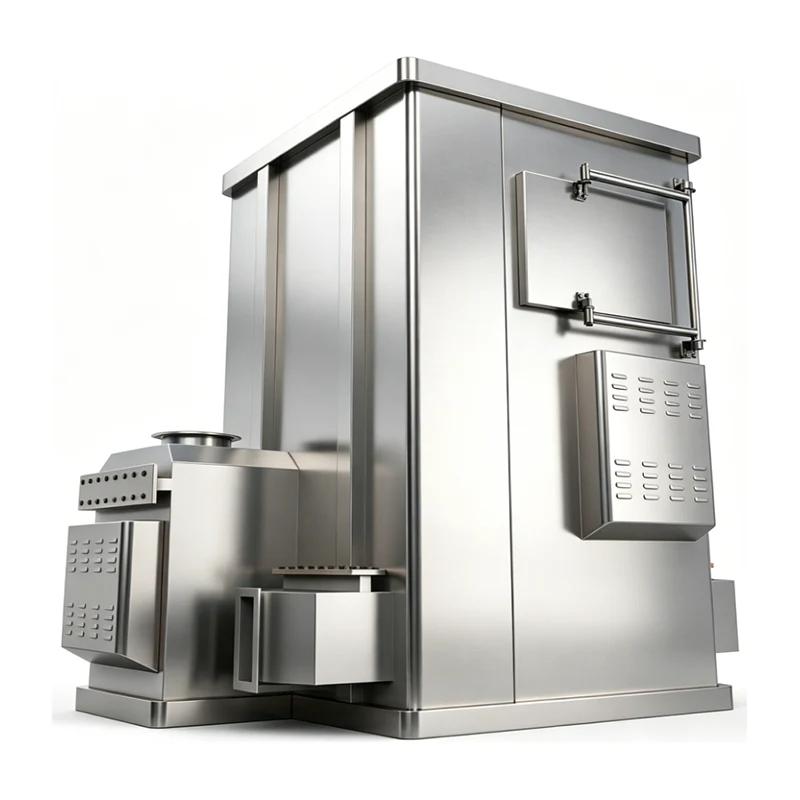

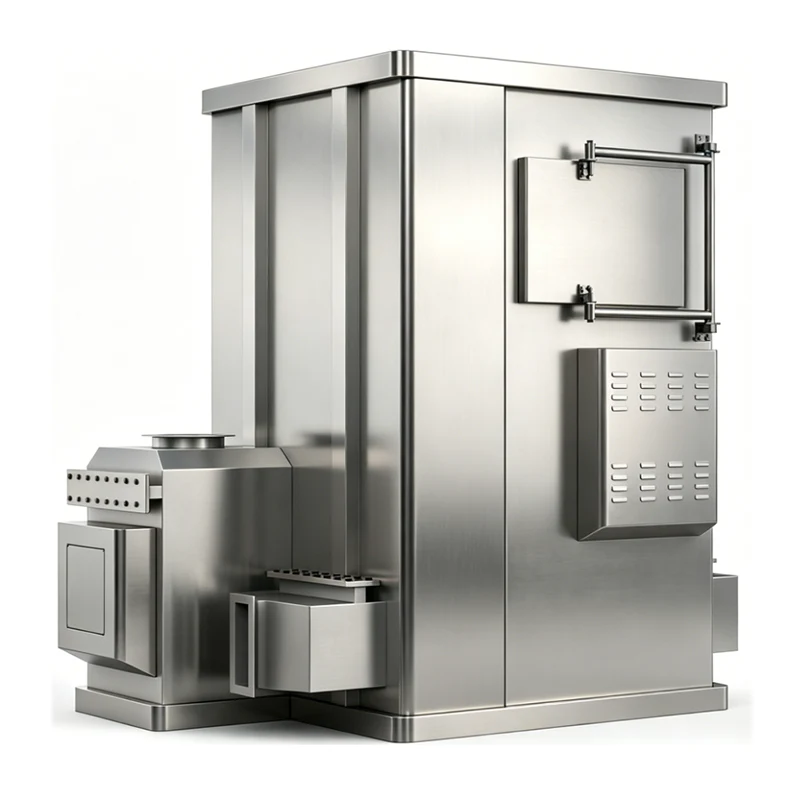

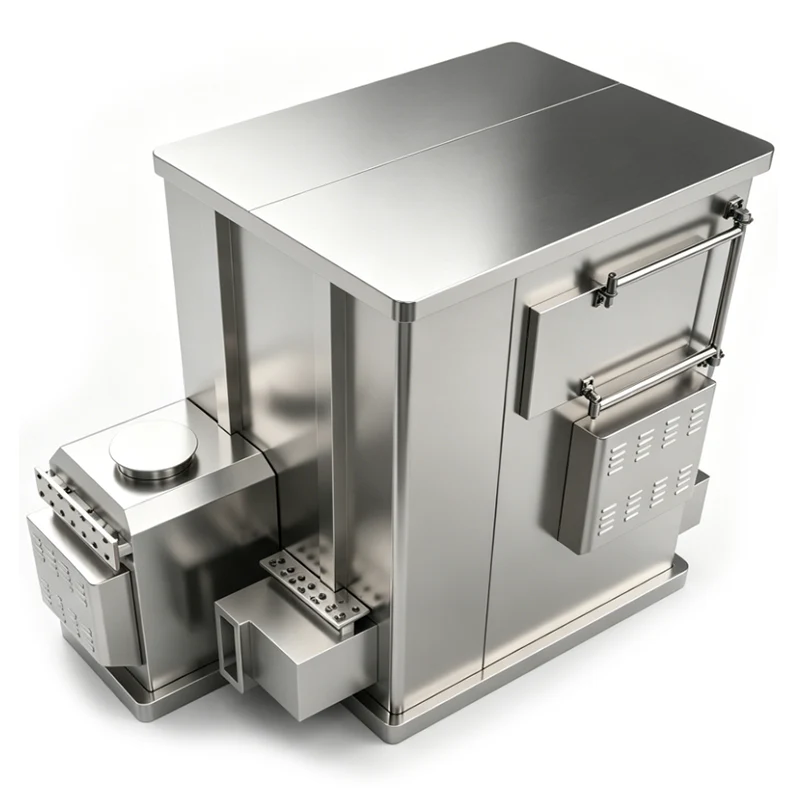

Horno de oxidación de CO con intercambio de calor de dos etapas

El horno de oxidación de CO con intercambio de calor de dos etapas Defaee es un sistema integrado de protección ambiental y ahorro de energía que combina oxidación catalítica de CO, recuperación de calor de alta eficiencia en dos etapas, combustión de gas natural a baja presión y control inteligente. Está diseñado para la purificación de gases de escape industriales que contienen CO y la recuperación de calor residual en sectores metalúrgicos, químicos, de materiales de construcción y relacionados.

Desarrollado por DeFa Environmental Equipment (Ningbo) Co., Ltd., un fabricante impulsado por la tecnología con más de 20 años de experiencia en fuentes de alimentación de alto voltaje, sistemas de plasma y reducción de COV, este horno utiliza una estructura de intercambio de calor de placas de dos etapas para recuperar energía térmica de los gases de combustión de alta temperatura de manera escalonada. Al mismo tiempo que logra una oxidación inofensiva de CO, ofrece simultáneamente una utilización de energía térmica de alta eficiencia. El diseño prioriza el cumplimiento ambiental, la reducción del consumo de energía y un funcionamiento estable a largo plazo.

Principio operativo básico

1. Oxidación catalítica de CO

Después del pretratamiento (eliminación de polvo y extinción de incendios), los gases de escape industriales que contienen CO ingresan a la cámara de reacción del horno. Bajo la acción de catalizadores de metales nobles (platino-paladio), se produce una reacción de oxidación catalítica a una temperatura relativamente baja de 450 a 480 °C, que convierte el CO tóxico en CO₂ no tóxico.

Reacción: 2CO + O₂ → 2CO₂ (catalizador, 450–480°C)

Este proceso sin llama mejora la seguridad operativa y puede descomponer simultáneamente trazas de compuestos orgánicos volátiles (COV) presentes en el flujo de escape, lo que ayuda a los usuarios a cumplir con los requisitos de emisiones nacionales e internacionales.

2. Intercambio de calor en dos etapas

Los intercambiadores de calor de placas de dos etapas incorporados emplean un diseño de enfriamiento gradual y de intercambio de calor en gradiente para maximizar la recuperación del calor residual de los gases de combustión de alta temperatura posteriores a la reacción:

1. Intercambio de calor de primera etapa:Los gases de combustión de alta temperatura a aproximadamente 480 °C ingresan al intercambiador de calor de placas de la primera etapa, transfiriendo calor en contracorriente al escape entrante de baja temperatura. La temperatura de los gases de combustión desciende a 240-260°C, mientras que el gas de entrada se precalienta a 200-220°C, lo que reduce el aporte de energía de gas natural necesario para el calentamiento posterior.
2. Intercambio de calor de segunda etapa:Luego, los gases de combustión preenfriados ingresan al intercambiador de calor de segunda etapa, donde transfiere calor al aire fresco u otro medio de baja temperatura. La temperatura de los gases de combustión se reduce por debajo de 120 °C, logrando una tasa de recuperación de calor residual de más del 75 %, significativamente más alta que los diseños de una sola etapa.
3. Regulación de temperatura:Después del intercambio de calor, tres juegos de compuertas de aire modulan con precisión los gases de combustión para mantener una temperatura de descarga estable de alrededor de 80 °C, evitando así el estrés del equipo o la contaminación térmica causada por una temperatura excesiva.

3. Combustión de gas natural a baja presión

El sistema incorpora una unidad de combustión de gas natural de baja presión, con una presión de suministro de gas controlada entre 0,02 y 0,05 MPa para adaptarse a las condiciones industriales típicas de gas de baja presión. Después de una dosificación precisa a través de una válvula reductora de presión, un filtro y un medidor de flujo, el gas natural ingresa al quemador, se mezcla completamente con el aire de combustión y se quema a baja temperatura dentro del horno para proporcionar calor estable para la reacción catalítica.

El diseño de combustión de baja presión elimina los riesgos de seguridad asociados con los sistemas de alta presión. La eficiencia de la combustión supera el 99%, mientras que las concentraciones de emisiones de NOₓ y CO en los gases de combustión permanecen muy por debajo de los límites reglamentarios comunes. Los costos operativos suelen ser entre un 30% y un 40% más bajos que los de soluciones de calefacción eléctrica comparables.

Estructura del equipo central

1. Montaje del horno

El cuerpo del horno está construido con una estructura de doble capa: acero al carbono resistente a altas temperaturas revestido con una capa aislante de silicato de aluminio. La carcasa interior soporta temperaturas de hasta 600 °C, mientras que la temperatura de la superficie exterior se mantiene en ≤50 °C para minimizar la pérdida térmica. El horno está dividido en cinco secciones funcionales (sección de entrada, sección de precalentamiento, sección de reacción catalítica, sección de intercambio de calor de dos etapas y sección de escape) y está integralmente soldado para un sellado excelente. Un puerto de alivio de presión incorporado proporciona protección automática contra sobrepresión.

2. Módulo de intercambio de calor de dos etapas

El núcleo del sistema de recuperación de calor consta de dos etapas de intercambiadores de calor de placas de alta eficiencia fabricados con acero inoxidable 304, que ofrecen resistencia a altas temperaturas, resistencia a la corrosión y un rendimiento confiable de transferencia de calor. Los intercambiadores están dispuestos en serie con placas guía intermedias para garantizar una distribución uniforme de los gases de combustión. El espaciado optimizado de las placas reduce la resistencia a los gases de combustión y el consumo de energía del ventilador. El módulo está diseñado para un fácil desmontaje y limpieza, y admite corrientes de escape que contienen polvo.

3. Sistema de combustión de gas natural a baja presión

Este subsistema consta de tubería de gas natural, válvula reductora de presión de baja presión, filtro de gas, válvula reguladora de flujo, quemador, dispositivo de encendido y detector de llama. La válvula reductora de presión estabiliza la presión del gas entre 0,02 y 0,05 MPa, mientras que la válvula de flujo permite una medición precisa del combustible. Un quemador de inyección poroso garantiza una mezcla completa de gas y aire. El dispositivo de encendido automático y el detector de llama en tiempo real cortan inmediatamente el suministro de gas en caso de falla de la llama para evitar fugas.

4. Sistema de reacción catalítica

El sistema incluye un lecho de catalizador basado en un sustrato cerámico en forma de panal cargado con catalizadores de metales nobles de platino-paladio, caracterizado por propiedades antienvenenamiento, durabilidad a altas temperaturas y una vida útil típica de 2 a 3 años. Se instalan al menos cinco sensores de temperatura dentro del horno para monitorear los puntos críticos de temperatura en tiempo real, controlando con precisión la temperatura de reacción dentro de la ventana de 450 a 480 °C. Esto garantiza una tasa de conversión de CO de ≥99%.

5. Sistema de control inteligente

Un sistema de control basado en PLC con una interfaz de pantalla táctil integra control de temperatura, monitoreo de presión, interbloqueos de seguridad de gas, alarmas de falla y registro de datos. Admite un funcionamiento totalmente automático con arranque/parada con una sola tecla y ajuste automático del flujo de gas y apertura de la compuerta. El sistema monitorea continuamente la presión diferencial, la presión del gas y el estado de la llama; al detectar cualquier anomalía, activa alarmas automáticas y secuencias de apagado. También se admiten funciones de monitoreo remoto y carga de datos. Los algoritmos de control se perfeccionan a través de dos décadas de datos de campo de DeFa, mejorando la estabilidad y reduciendo la necesidad de intervención manual.

6. Sistema auxiliar de seguridad

• Supresores de incendios y recolectores de polvo.Tanto en la entrada como en la salida, aíslan la línea de producción del equipo de tratamiento y capturan las partículas, evitando el retroceso y la obstrucción.
• Puerto de alivio de presióncon un diafragma a prueba de explosiones en la parte superior de la cámara de reacción libera automáticamente la presión en escenarios de sobrepresión.
• Puesta a tierra confiablede la carcasa metálica con una resistencia a tierra ≤4Ω evita la acumulación de estática y riesgos de descarga eléctrica.

Ventajas clave de rendimiento

1. Alta eficiencia de purificación y emisiones conformes

La tasa de conversión catalítica de CO alcanza ≥99%, con una concentración de emisión de CO típicamente ≤50 mg/m³. Se logra la eliminación simultánea de COV. El sistema de combustión de gas natural a baja presión produce emisiones de NOₓ ≤100 mg/m³, sin humo negro ni olor. El rendimiento está validado en condiciones industriales estándar y se alinea con regulaciones como las que rigen los contaminantes del aire provenientes de hornos industriales.

2. Recuperación superior del calor residual y ahorro de energía

La estructura de intercambio de calor de placas de dos etapas logra una tasa de recuperación de calor residual de ≥75 %, lo que reduce el consumo de gas natural entre un 20 % y un 25 % en comparación con las configuraciones de intercambio de calor de una sola etapa. La temperatura de descarga de los gases de combustión se mantiene en ≤120°C. El calor recuperado se puede utilizar para precalentar el gas de entrada, suministrar agua caliente o calentar instalaciones, lo que permite la utilización de energía en cascada.

3. Operación de baja presión y alta confiabilidad

Operar con gas natural a baja presión (0,02–0,05 MPa) reduce sustancialmente los riesgos de fugas. Múltiples interbloqueos de seguridad, que incluyen protección contra llamas, exceso de temperatura, sobrepresión y conexión a tierra, brindan una seguridad integral del proceso. El diseño redundante de intercambio de calor de dos etapas permite un funcionamiento continuo incluso si una etapa requiere mantenimiento.

4. Control inteligente y bajo mantenimiento

El control PLC completamente automático permite el funcionamiento sin supervisión. La visualización de parámetros en tiempo real y el diagnóstico automático de fallas facilitan la rápida resolución de problemas. El diseño del intercambiador de calor desmontable y el catalizador fácilmente reemplazable reducen el esfuerzo de mantenimiento. La vida útil general del equipo está estimada entre 10 y 15 años en condiciones normales de funcionamiento.

5. Amplia adaptabilidad

El horno está diseñado para tratar gases de escape industriales con concentraciones de CO en el rango de 0,5 % a 5 % y temperaturas de entrada de 100 a 300 °C, lo que lo hace adecuado para gases de escape de altos hornos, gases de cola de síntesis química, gases de escape de hornos y flujos de procesos similares. Se integra directamente con tuberías industriales estándar de gas natural de baja presión sin necesidad de modificaciones de alta presión.

Especificaciones técnicas (modelo estándar)

Pautas de instalación y puesta en servicio

1. Requisitos de instalación

1. Instalar sobre una base plana de hormigón con capacidad de carga ≥5 t/m²; reserve al menos 1,5 m de espacio de mantenimiento alrededor del equipo.
2. Las tuberías de gas natural deberán utilizar tubos de acero sin costura con conexiones soldadas y deberán pasar una prueba de estanqueidad (0,1 MPa, 30 min sin fugas).
3. Asegure una conexión a tierra confiable del equipo con un cable de tierra amarillo-verde de ≥4 mm² y una resistencia de tierra ≤4 Ω.
4. Utilice conexiones flexibles en los conductos de entrada y salida para evitar daños por vibración.
5. Instale manómetros diferenciales en la entrada y salida del intercambiador de calor para controlar la contaminación.

2. Procedimientos de puesta en servicio

1. Puesta en marcha sin carga:Encienda el sistema, inicie el ventilador y la unidad de control; Verifique el funcionamiento normal y las lecturas precisas del sensor.
2. Puesta en servicio de gas:Introducir gas natural a baja presión; Confirme que no haya fugas en la tubería, que el encendido sea adecuado y que la llama sea estable.
3. Puesta en servicio de carga:Introduzca gas de escape que contenga CO, ajuste gradualmente el flujo de gas y las posiciones de la compuerta para estabilizar la temperatura de reacción entre 450 y 480 °C. Después de verificar el cumplimiento de las emisiones, haga funcionar continuamente durante 24 horas.
4. Puesta en marcha del enclavamiento:Simule fallas de llama, sobretemperatura y sobrepresión para verificar las funciones automáticas de alarma y apagado.

Mantenimiento de rutina

• A diario:Verifique la presión del gas, el estado de la llama, la temperatura del horno, la presión diferencial y la conexión a tierra; registrar datos operativos.
• Semanalmente:Limpiar el filtro de gas y el apagafuegos; verificar la flexibilidad del amortiguador; apriete los pernos de conexión.
• Mensual:Inspeccione el lecho del catalizador y elimine el polvo de la superficie; Limpie las placas del intercambiador de calor para evitar obstrucciones.
• Anualmente:Inspección integral de aislamiento, intercambiadores de calor, quemadores y sistema de control; reemplace los componentes envejecidos y calibre los sensores.
• Parada a largo plazo:Cierre las válvulas de suministro de gas, purgue el gas de la tubería, proteja el equipo del polvo y ventile periódicamente para evitar la corrosión por humedad.

Aplicaciones y valor

Este equipo se aplica ampliamente en la purificación de gases de escape de CO para altos hornos metalúrgicos, procesos de síntesis química, hornos de materiales de construcción y operaciones de tratamiento térmico de maquinaria. Ofrece un valor integral: tratamiento de gases de escape que cumple con el medio ambiente, costos operativos reducidos a través de una recuperación de calor residual de alta eficiencia, seguridad de producción mejorada a través de múltiples mecanismos de protección y un período de recuperación de la inversión típico de 1 a 2 años a través de energía térmica recuperada. El resultado es una combinación práctica de protección medioambiental y eficiencia energética para usuarios industriales.

Preguntas frecuentes

¿Qué condiciones de gases de escape son adecuadas para este horno de oxidación de CO?

El horno está diseñado para escapes industriales que contienen entre 0,5% y 5% de CO, con temperaturas de entrada típicamente entre 100°C y 300°C. Se puede aplicar al gas de alto horno, al gas de cola de síntesis química, al escape de hornos y a corrientes similares que contengan monóxido de carbono y trazas de COV.

¿Cuánto dura el catalizador? ¿Es reemplazable?

El sustrato cerámico alveolar cargado con catalizadores de platino-paladio tiene una vida útil típica de 2 a 3 años en condiciones normales de funcionamiento. El módulo catalizador está diseñado para un reemplazo sencillo y nuestro equipo técnico puede brindar orientación sobre los intervalos de reemplazo según los datos operativos reales.

¿Qué presión de suministro de gas natural se requiere?

El sistema funciona con gas natural de baja presión con una presión de suministro de 0,02 a 0,05 MPa, que se alinea con las redes industriales de gas de baja presión estándar. No se requiere reequipamiento de alta presión. Se integran una válvula reductora de presión, un filtro y un medidor de flujo para garantizar un suministro estable de gas.

¿Cuánta energía se puede ahorrar mediante el intercambio de calor de dos etapas?

El intercambiador de calor de placas de dos etapas logra una tasa de recuperación de calor residual de ≥75 %, lo que reduce el consumo de gas natural aproximadamente entre un 20 % y un 25 % en comparación con las configuraciones de intercambio de calor de una sola etapa. El calor recuperado se utiliza para precalentar los gases de escape entrantes, lo que reduce directamente la entrada de energía necesaria para mantener la temperatura de la reacción catalítica.

¿Es posible el funcionamiento continuo sin supervisión?

Sí. El sistema de control basado en PLC admite un funcionamiento completamente automático, incluido arranque/parada con una sola tecla, monitoreo en tiempo real y ajuste automático del flujo de gas y las compuertas. Las capacidades de monitoreo remoto y carga de datos permiten a los operadores supervisar el estado del sistema fuera del sitio. En caso de anomalías, el sistema inicia automáticamente alarmas y secuencias de apagado seguro.

¿Qué elementos de seguridad están integrados?

Se han diseñado múltiples capas de seguridad en el sistema: los supresores de incendios de entrada y salida evitan el retroceso de llama; un puerto de alivio de presión con un diafragma a prueba de explosiones maneja la sobrepresión; la detección de llama corta automáticamente el suministro de gas al apagarse el fuego; y una conexión a tierra confiable (≤4Ω) evita riesgos estáticos. El propio diseño de combustión a baja presión reduce el riesgo inherente.

¿Cuál es el rendimiento típico de emisiones?

En condiciones de funcionamiento estables, la tasa de conversión de CO alcanza ≥99 %, con una concentración de emisiones de CO normalmente ≤50 mg/m³. El sistema de combustión de gas natural a baja presión produce emisiones de NOₓ ≤100 mg/m³, sin humo negro ni olor. Al mismo tiempo, también se descomponen trazas de COV en los gases de escape.

¿Qué mantenimiento de rutina requiere el equipo?

Los controles diarios incluyen la presión del gas, el estado de la llama y la presión diferencial. Las tareas semanales implican la limpieza del filtro de gas y el apagafuegos. Mensualmente, se deben inspeccionar y limpiar el lecho del catalizador y las placas del intercambiador de calor. Se recomienda una inspección exhaustiva anual para mantener un rendimiento óptimo y prolongar la vida útil, que se estima entre 10 y 15 años.

¿Cuál es el período de recuperación típico de esta inversión?

La mayoría de los usuarios logran un retorno de la inversión dentro de 1 a 2 años, principalmente a través de la reducción en el consumo de gas natural posible gracias al sistema de recuperación de calor residual de alta eficiencia. Los ahorros adicionales provienen de menores necesidades de mantenimiento y sanciones por emisiones evitadas.

Experiencia del fabricante

DeFa Environmental Equipment (Ningbo) Co., Ltd. ha dedicado más de 20 años a la investigación, producción y aplicación de sistemas de remediación ambiental y control de la contaminación del aire. Nuestras competencias principales en tecnología de suministro de energía de alto voltaje, generación de plasma y control inteligente están integradas en cada producto que entregamos. Al atender a una base de clientes global (con el 60 % de nuestra producción destinada a América del Norte), combinamos ingeniería rigurosa, procesos de calidad certificados e innovación continua para suministrar equipos que cumplan con los exigentes estándares internacionales. Desde pruebas internas de rendimiento del catalizador hasta pruebas de aceptación en fábrica que simulan condiciones operativas reales, nuestras prácticas de control de calidad están diseñadas para proporcionar un rendimiento confiable a largo plazo.
