Sistema de tratamiento de gases residuales de tres ácidos

El gas residual de ácido mixto se compone principalmente de niebla de ácido sulfúrico (H2SO4), niebla de ácido clorhídrico (HCl) y niebla de ácido nítrico (NOx/NO2). Se genera ampliamente a partir de galvanoplastia, decapado, procesamiento químico, metalurgia, anodizado de aluminio y pulido de metales. Con una fuerte corrosividad, alta toxicidad e irritación intensa, el gas ácido forma fácilmente aerosoles de humo blanco, que dañan los equipos de producción y ponen en peligro la salud humana.

Al adoptar tecnologías de neutralización por pulverización alcalina, eliminación de niebla y purificación profunda, este sistema es maduro, confiable y rentable, y sirve como la solución estándar para la reducción de la niebla ácida industrial.

Principio central y composición del sistema

1 principio de funcionamiento

Todo el proceso depende deNeutralización ácido-base, transferencia de masa gas-líquido y eliminación de niebla.

El gas ácido residual ingresa desde la parte inferior de la torre y entra en contacto a contracorriente con una solución alcalina (hidróxido de sodio/carbonato de sodio) rociada desde la parte superior para reacciones de neutralización:

Las capas de embalaje (anillos PP Pall/anillos Heilex) amplían el área de contacto gas-líquido para aumentar la eficiencia de la purificación. Un eliminador de niebla montado en la parte superior captura las gotas de líquido arrastradas y elimina el humo blanco.

2 Sistema estándar de 5 unidades

1. Unidad de Recolección de Gas:Campanas cerradas y ductos resistentes a la corrosión, eficiencia de recolección ≥95% para controlar emisiones fugitivas.

2. Unidad de Pretratamiento:Los eliminadores de niebla mecánicos y los prefiltros eliminan grandes gotas de ácido y polvo para proteger la torre principal.

3. Unidad de Purificación Principal:Torre empacada por aspersión alcalina de dos etapas; la primera etapa para la neutralización primaria, la segunda para la purificación fina.

4. Unidad de eliminación de niebla profunda:Eliminador de niebla deflector/ciclón (eliminador de niebla eléctrico opcional), eficiencia de eliminación de niebla ≥99%.

5. Unidad de escape y control automático:Ventilador resistente a la corrosión de FRP/PP, chimenea de escape de 15 m, dosificación automática de productos químicos mediante PLC y control de bloqueo de pH.

Ventajas principales (para propuestas y licitaciones)

Purificación de alta eficiencia para un cumplimiento total

● Eliminación de niebla de ácido clorhídrico ≥98%, concentración de salida ≤5 mg/m³

● Eliminación de niebla de ácido sulfúrico ≥95%, concentración de salida ≤10 mg/m³

● Eliminación de niebla de ácido nítrico ≥90%, concentración de salida ≤35 mg/m³ Cumple totalmente con GB 16297 y los estándares locales de emisiones ultrabajas para evitar sanciones.

Súper resistencia a la corrosión y bajo mantenimiento

El cuerpo de la torre, las tuberías y los empaques adoptan materiales FRP, PP y PVC, resistentes a ácidos y álcalis fuertes. La vida útil alcanza entre 8 y 15 años, mucho más que la del acero al carbono (entre 1 y 2 años). Con pocas piezas de desgaste, solo requiere recarga regular de solución alcalina y limpieza del empaque. El diseño de circulación de agua cerrada también ahorra consumo de agua.

Operación segura y eliminación de humos blancos

La estructura completamente cerrada con conexión a tierra antiestática evita fugas de gas y corrosión del equipo del taller. Equipado con eliminadores de niebla de alto rendimiento (y eliminadores de niebla eléctricos opcionales) para eliminar completamente los aerosoles de humo blanco y evitar quejas del público.

Amplia adaptabilidad para diversas condiciones de trabajo

Maneja gas ácido simple o mixto, aplicable a alta concentración, gran flujo de aire, producción intermitente y continua. El diseño modular presenta un tamaño reducido (1/3 de los sistemas húmedos tradicionales) y una instalación rápida, adecuado para líneas de producción nuevas y renovadas.

Mejora del entorno del taller y de la salud ocupacional

Elimina el olor acre a ácido y los vapores corrosivos, mejora la visibilidad y previene quemaduras por ácido y enfermedades respiratorias. La ausencia de goteo de líquido ácido reduce las lesiones laborales y la rotación del personal.

Protege los equipos posteriores y reduce los costos de reparación

La eliminación de neblina frontal previene la corrosión y el bloqueo de ventiladores, conductos y chimeneas. También protege las unidades catalíticas y de carbón activado posteriores de la erosión ácida, extendiendo su vida útil entre 2 y 3 veces.

Aprobación regulatoria fluida

Diseñado de acuerdo con GB 16297 y GB 21900. Combinado con dispositivos de monitoreo en línea para HCl, temperatura y transmisión remota de datos a plataformas ambientales, lo que garantiza una EIA, una solicitud de permiso de descarga e inspecciones sin problemas.

Alto retorno de la inversión

Baja inversión inicial (sólo 1/5 de los sistemas RTO). La operación sólo consume una pequeña cantidad de agente alcalino y electricidad, sin necesidad de reemplazar consumibles con frecuencia. Evita fuertes multas, paradas de producción y pérdidas de pedidos, y la inversión se puede recuperar en 1 o 2 años.

Necesidad de instalación

Cumplir con la normativa medioambiental.

Los gases residuales con mezcla de ácidos están catalogados como contaminantes altamente tóxicos y peligrosos. Las descargas directas o emisiones excesivas darán lugar a multas de 100.000 a 1.000.000 de RMB, suspensión de la producción o incluso la revocación de los permisos de descarga. Este sistema es obligatorio para la aprobación y operación del proyecto. La instalación temprana evita costosas adaptaciones a medida que las políticas se endurecen.

Garantizar una producción normal.

La fuerte corrosión ácida daña rápidamente las estructuras de acero, los motores y los componentes eléctricos. El gas ácido sin procesar provoca frecuentes obstrucciones y fugas en las tuberías, lo que provoca paradas periódicas y enormes pérdidas de producción. Los vapores ácidos y el suelo resbaladizo también dificultan el trabajo y aumentan la rotación del personal.

Cumplir con los requisitos de auditoría del cliente

El cumplimiento ambiental es un requisito básico para los pedidos de clientes de autopartes, electrónica, ferretería y comercio exterior. El tratamiento estándar de gases residuales ayuda a mantener la imagen corporativa y la competitividad en el mercado.

Proteger la salud de los empleados y los riesgos legales

La inhalación de niebla ácida puede provocar quemaduras respiratorias, edema pulmonar y otras enfermedades graves. La exposición prolongada desencadena disputas por enfermedades profesionales y altos riesgos de compensación. La instalación del sistema cumple con la responsabilidad social corporativa.

Adaptarse a estándares cada vez más estrictos

Más regiones han emitido límites de emisiones ultrabajas más estrictos para la niebla ácida. Una renovación completa única evita inversiones repetidas y desguaces de equipos en el futuro.

Terminología profesional (para documentos y promoción)

Términos del equipo

Sistema de tratamiento de gases residuales de tres ácidos, torre de pulverización de niebla ácida, depurador empaquetado, torre de purificación de FRP, torre de pulverización de PP, eliminador de niebla eléctrico, caja de adsorción seca SDG, adsorbedor de carbón activado, ventilador resistente a la corrosión, sistema de dosificación automática PLC, monitor de pH en línea, campana de recolección de gas, conducto resistente a los ácidos, chimenea de escape

Términos del proceso

Neutralización ácido-base, contraflujo gas-líquido, transferencia de masa de empaque, purificación de niebla ácida, eliminación de niebla y humo blanco, desnitrificación, diseño resistente a la corrosión, circulación cerrada, dosificación automática, bloqueo de pH, recolección de emisiones fugitivas, descarga organizada, integración modular

Términos de la solicitud

Niebla ácida de galvanoplastia, gases residuales de decapado, gases de escape de anodizado de aluminio, vapores ácidos mixtos de pulido de metales, gases ácidos químicos, gases de combustión de decapado metalúrgico, gases residuales de alta corrosión, gases tóxicos y nocivos

Términos de cumplimiento y valor

Estándar Integrado de Emisión de Contaminantes del Aire, aceptación de EIA, permiso de descarga, inspección ambiental, reducción, fábrica verde, producción más limpia, salud ocupacional, anticorrosión, reducción de costos y mejora de la eficiencia

Configuraciones recomendadas por condición de trabajo

1. Unidad pequeña/máquina única (pequeños tanques de galvanoplastia y decapado)

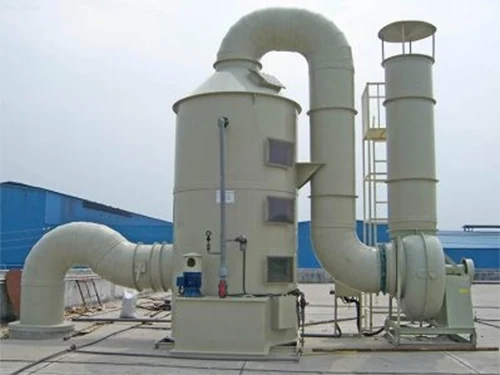

Recolección de gas cerrada → Eliminación de niebla previa → Torre de pulverización de PP de una etapa → Eliminador de niebla → Ventilador de FRP → Pila de 15 m

Características: Bajo costo, mantenimiento simple, cumplimiento estable para flujo de aire pequeño y gas de baja concentración.

2. Escala media/tanques múltiples (anodizado de aluminio, líneas de decapado de hardware)

Recolección de gas cerrada → Eliminación mecánica de niebla → Torre de pulverización de FRP de dos etapas (solución alcalina + agente reductor) → Eliminador de niebla eléctrico → Adsorción de carbón activado → Ventilador → Pila

Características: Cumplimiento total de todo tipo de niebla ácida, eliminación completa de humos blancos, adecuado para flujo de aire de mediano a grande y gas de concentración de media a alta.

3. Gran línea de producción continua (talleres de química, metalurgia y grandes talleres de decapado)

Recolección de gas → Pretratamiento de enfriamiento → Torre de aspersión de dos etapas → Eliminador de niebla eléctrico → RCO (desnitrificación + eliminación de COV) → Monitoreo en línea → Pila

Características: Emisiones ultrabajas, sin contaminación secundaria; la solución preferida para empresas bajo supervisión ambiental clave.
