Tratamiento de gases residuales orgánicos para máquinas de cabezales en caliente

Los gases de escape generados por los procesos de forjado en caliente presentan alta temperatura (150–400 °C), neblina de aceite de alta concentración, partículas PM2,5 finas y pegajosas, COV (hidrocarburos totales no metano), grafito y polvo metálico. El tratamiento de gases residuales orgánicos para máquinas de calentamiento en caliente es propenso a obstruir las tuberías y genera llamas abiertas y chispas, lo que presenta riesgos de incendio.

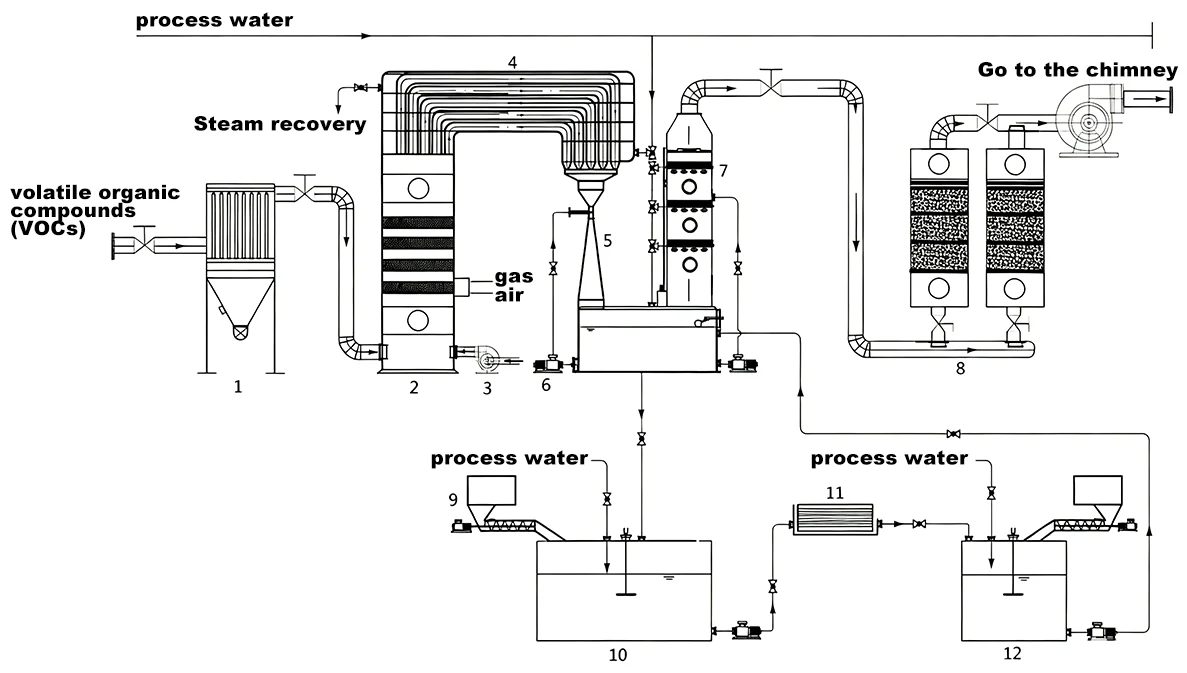

El flujo de trabajo de tratamiento estándar se define como:Recolección de gas → Intercepción y enfriamiento de llamas → Eliminación de neblina de aceite → Tratamiento de COV → Descarga estándar.

1. Equipos de recolección y pretratamiento (seguridad y antiobstrucción)

1.1 Campana de gas cerrada y sistema de tuberías

Función: Captura completamente los vapores y neblinas de aceite de los cabezales de forja, moldes y áreas de inyección de aceite para controlar las emisiones fugitivas.

Tipo: Campanas semicerradas/completamente cerradas equipadas con cortinas suaves resistentes a altas temperaturas.

Puntos clave: Mantenga la velocidad del flujo de aire entre 8 y 15 m/s para evitar la acumulación de aceite y el reflujo de chispas.

1.2 Parallamas y enfriador

Función: Bloquea las chispas de alta temperatura y las incrustaciones de óxido, y enfría los gases de combustión desde 300 a 400 °C hasta menos de 180 °C para proteger los equipos posteriores contra incendios y quemaduras.

Principio de funcionamiento: estructura laberíntica o placas corrugadas de acero inoxidable, combinadas con intercambio de calor de refrigeración aire/agua.

Características: Resistencia a altas temperaturas, supresión de llamas, antiacumulación de lodos de aceite y puertos dedicados para limpieza de cenizas.

1.3 Prefiltro

Función: Atrapa grandes gotas de aceite, polvo de grafito y escamas de óxido para reducir la carga en unidades electrostáticas y de carbón activado.

Medio filtrante: Malla metálica reutilizable y lavable + algodón de fibra de vidrio.

Rendimiento: Elimina entre el 50 % y el 80 % de las gotas grandes de aceite y evita la contaminación de las placas de electrodos y los materiales filtrantes aguas abajo.

2. Equipo de purificación de niebla de aceite central (eliminación de niebla de aceite y PM2.5)

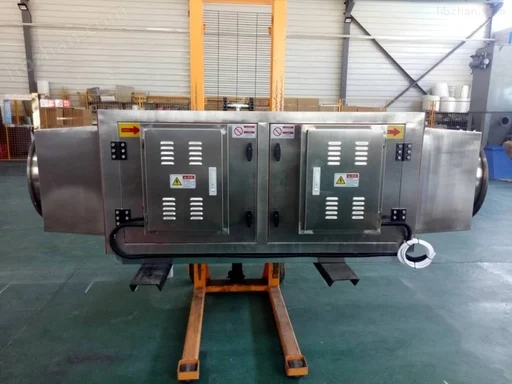

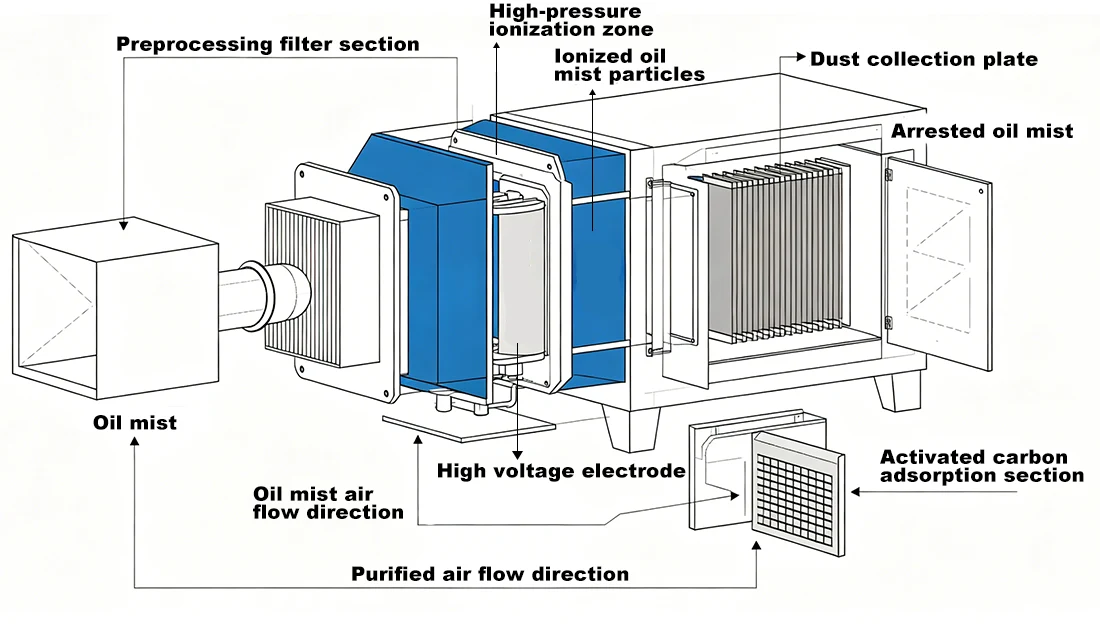

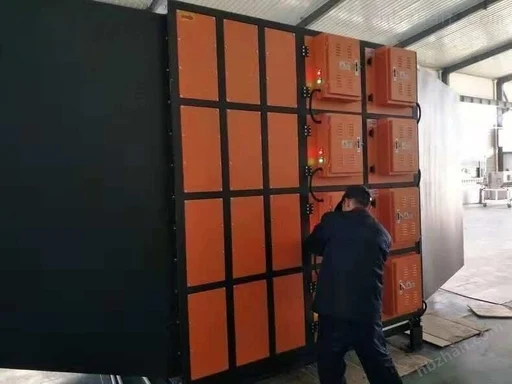

2.1 Precipitador electrostático de alto voltaje (ESP, solución convencional)

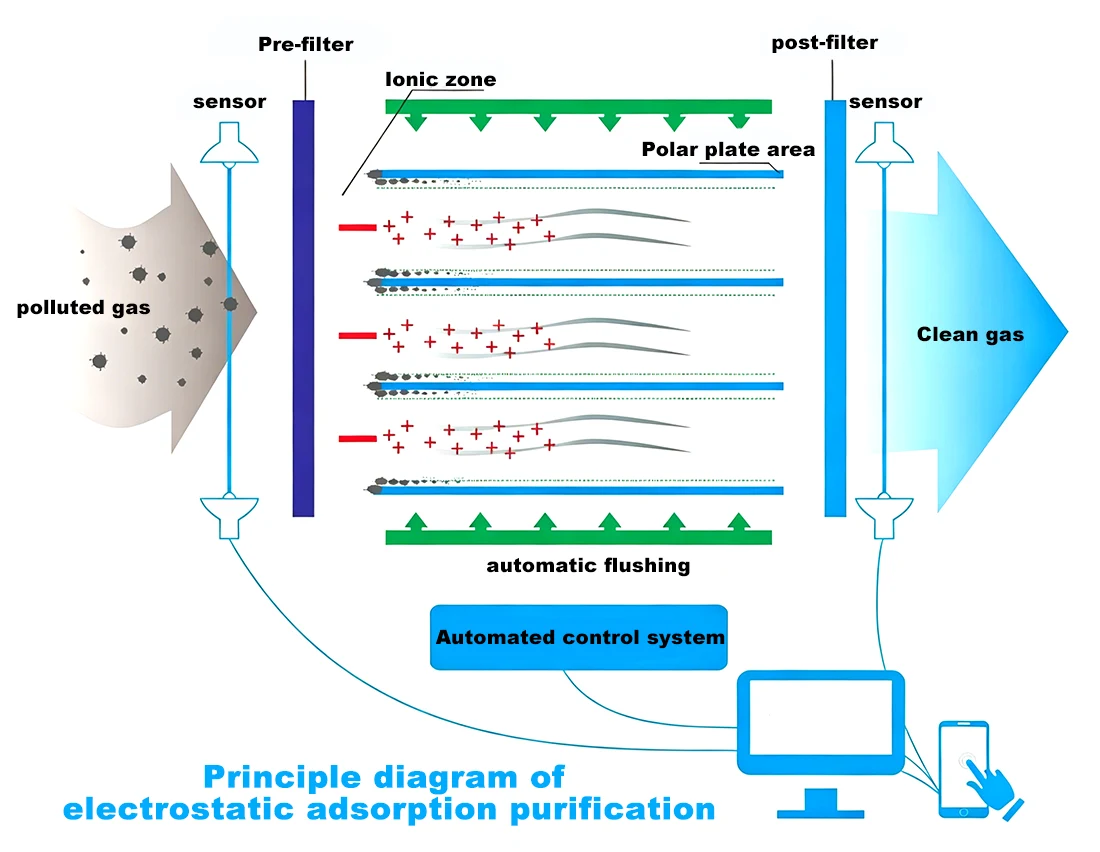

Principio de funcionamiento: ionización de gases y recogida de partículas. Bajo un campo eléctrico de alto voltaje de 12 a 16 kV, la niebla de aceite cargada se adhiere a las placas de los electrodos y fluye hacia la bandeja de recolección de aceite por gravedad.

Eficiencia: Eliminación de neblina de aceite ≥95%, eliminación de PM2.5 ≥90%; Concentración de niebla de aceite de salida ≤5 mg/m³.

Características: Resiste temperaturas de hasta 180 °C, baja caída de presión, aceite usado reciclable, bajo costo operativo, ideal para nieblas de aceite pesado provenientes del forjado en caliente.

2.2 Separador de niebla de aceite centrífugo dinámico

Principio de funcionamiento: el impulsor giratorio de alta velocidad genera fuerza centrífuga para separar la niebla de aceite, que se acumula a lo largo de la pared de la carcasa.

Eficiencia: 70%–85%, adecuado para el pretratamiento de grandes gotas de aceite de alta concentración.

Características: Sin consumibles, temperatura máxima de funcionamiento 120°C, fácil mantenimiento.

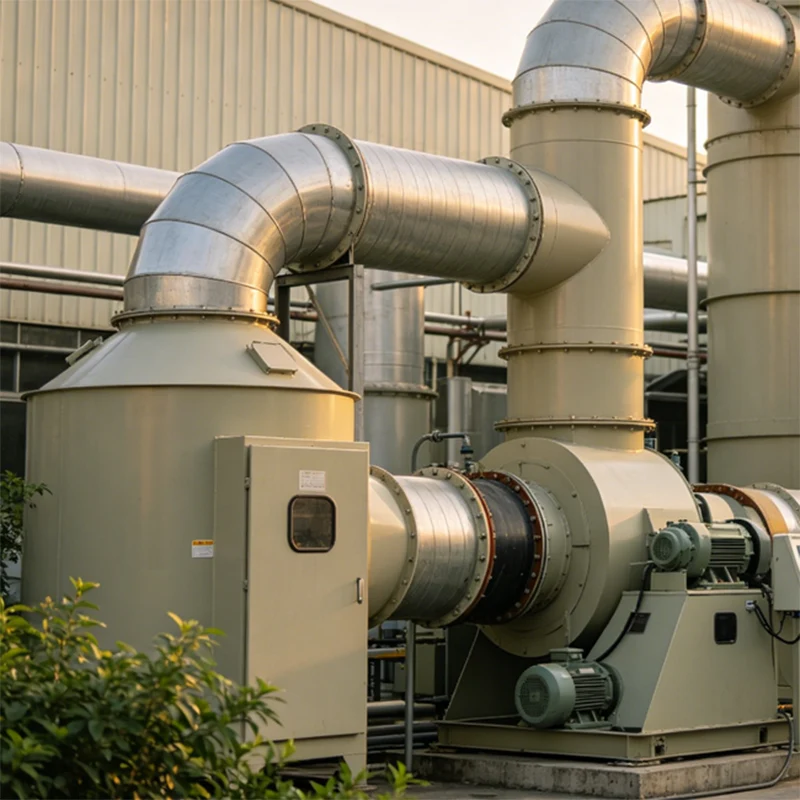

2.3 Depurador húmedo

Principio de funcionamiento: rocíe agua o líquido alcalino para capturar la neblina de aceite y el polvo, mientras enfría los gases de combustión y elimina una pequeña porción de COV.

Eficiencia: Eliminación de neblina de aceite del 80% al 90%, eliminación de polvo superior al 90%.

Inconvenientes: Produce aguas residuales aceitosas y puede congelarse en invierno; Requiere dosificación química regular.

Aplicación: Escenarios con niebla de aceite extremadamente pesada y olores penetrantes.

3. Equipos de tratamiento de COV (hidrocarburos totales distintos del metano) (control y cumplimiento de olores)

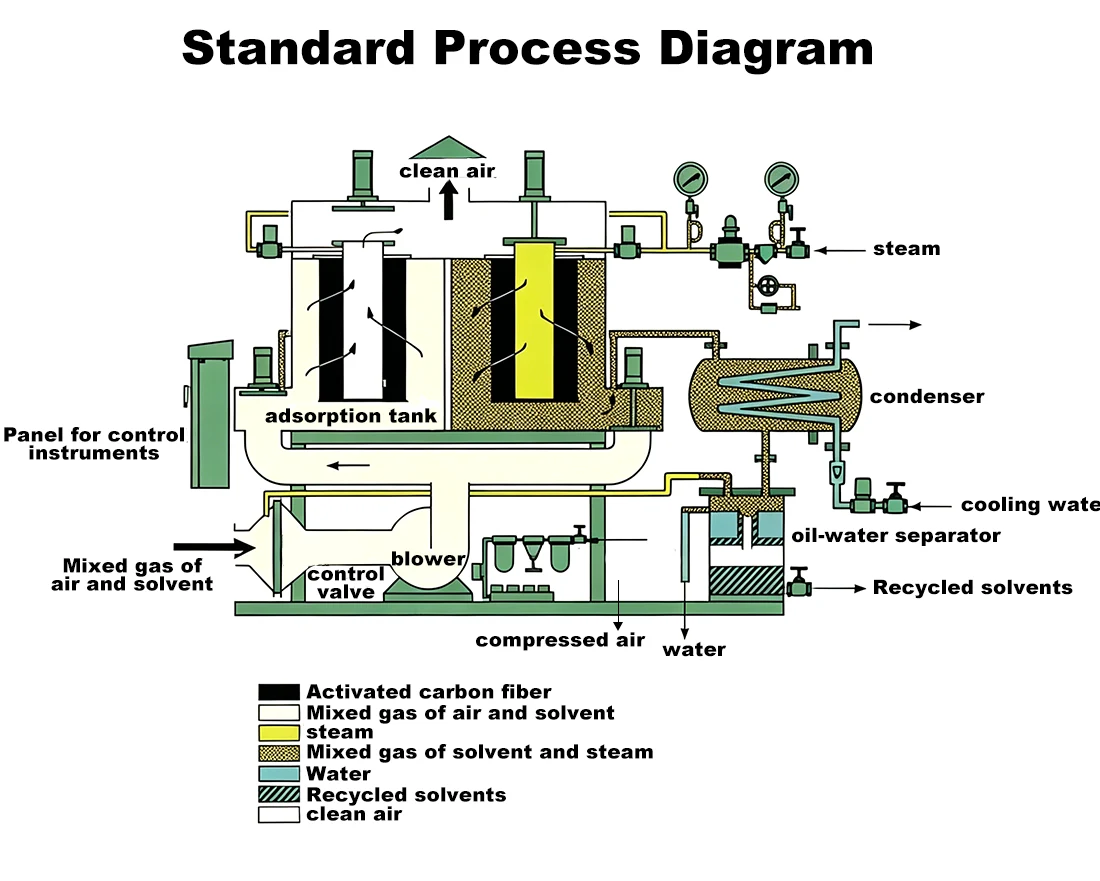

3.1 Adsorbedor de carbón activado (ampliamente utilizado para COV de baja concentración)

Principio de funcionamiento: los COV y los olores quedan atrapados por microporos de carbón activado.

Eficiencia: Eliminación total de hidrocarburos distintos del metano ≥90%, cumpliendo con el límite de emisión ≤60 mg/m³ (se aplican estándares más estrictos en algunas regiones).

Características: Baja inversión, rápida instalación. Se adapta a COV de concentración baja a media provenientes del forjado en caliente; Se requiere reemplazo o regeneración de carbono periódicamente.

3.2 Oxidación fotocatalítica UV (desodorización auxiliar)

Principio de funcionamiento: la luz ultravioleta y los catalizadores descomponen los COV en dióxido de carbono y agua, principalmente para la eliminación de olores.

Eficiencia: Eliminación de COV del 50 % al 70 %. No se puede utilizar solo para el cumplimiento, sólo para la desodorización posterior a la etapa.

Características: Sin consumibles, bajo costo operativo para un ligero control de olores.

3.3 Oxidación catalítica (CO, para COV de concentración media a alta)

Principio de funcionamiento: los catalizadores de metales preciosos permiten la descomposición oxidativa de los COV a baja temperatura (250-350 °C).

Eficiencia: ≥95% sin contaminación secundaria, lo que garantiza un cumplimiento estable a largo plazo.

Características: Costo operativo moderado con calefacción eléctrica requerida; Se adapta a líneas de producción continua.

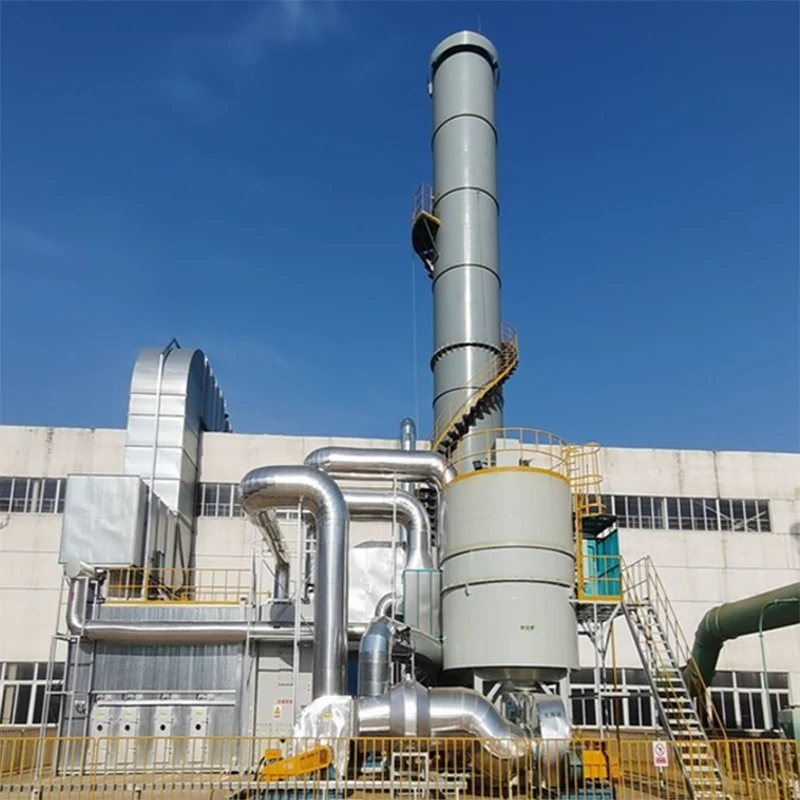

3.4 Oxidador térmico regenerativo (RTO, para alta concentración y gran flujo de aire)

Principio de funcionamiento: los regeneradores cerámicos precalientan los gases de combustión y los COV se oxidan completamente a una temperatura de 750 a 820 °C con una eficiencia de recuperación de calor superior al 95 %.

Eficiencia: ≥98%. Ideal para líneas de forjado en caliente a gran escala y COV de alta concentración.

Desventajas: Alto costo de capital, gran tamaño y se requiere suministro auxiliar de gas natural.

4. Equipo auxiliar y de postratamiento (operación estable y seguridad)

1. Eliminador de niebla/placa deflectora: Elimina el agua residual y las gotas de aceite de los depuradores y condensadores para evitar la acumulación de aceite en los ventiladores y el goteo de la chimenea.

2. Ventilador de tiro inducido resistente a la corrosión y resistente a altas temperaturas: clasificado para 180 °C, convertible en frecuencia, superando la resistencia del sistema y evitando fugas de aceite y combustión espontánea.

3. Pila de escape de 15 m: Acero al carbono o acero inoxidable con revestimiento anticorrosión, que cumple con la norma nacional GB 16297.

4. Sistema de monitoreo en línea: rastrea los hidrocarburos totales distintos del metano, las partículas, la temperatura, la humedad y el contenido de oxígeno; los datos se cargan en plataformas de supervisión ambiental en tiempo real.

5. Sistema de control automático PLC: Admite arranque/parada automáticos, alarma de presión diferencial, enclavamiento de temperatura, protección contra llamas y explosiones y transmisión remota de fallas.

5. Configuraciones del sistema recomendadas por condiciones de trabajo

5.1 Línea de producción única/pequeña (1 a 3 máquinas de forja, niebla de aceite baja a media)

Recolección de gas cerrada → Parallamas y enfriador → Prefiltro → ESP → Adsorbedor de carbón activado → Ventilador de tiro inducido → Chimenea de 15 m

Características: Rentable, cumplimiento total de neblinas de aceite y COV, excelente rendimiento de desodorización y mantenimiento sencillo.

5.2 Línea de producción mediana a grande (de 4 a 10 máquinas de forja, niebla de aceite pesado y olor)

Recolección de gas cerrada → Parallamas y enfriador → Prefiltro de malla metálica → ESP → Adsorbedor de carbón activado → Unidad fotocatalítica UV → Ventilador de tiro inducido → Chimenea

Características: Tratamiento estable para nieblas de aceite pesado, taller libre de humos y bajo riesgo de quejas del público.

5.3 Gran línea de producción continua (más de 10 máquinas de forja, COV de alta concentración)

Recolección de gas → Parallamas y enfriador → ESP → Concentrador de carbón activado → Oxidación catalítica (CO) → Chimenea

Características: Emisiones ultrabajas a largo plazo, sin contaminación secundaria, diseñado para empresas bajo supervisión ambiental clave.

6. Ventajas principales del producto (para propuestas y documentos de licitación)

1. Eliminación eficiente de neblina de aceite: ESP sirve como equipo principal, logrando ≥95% de eliminación de neblina de aceite y ≥90% de eliminación de PM2.5, eliminando la dispersión de humos y la acumulación de aceite en el suelo en los talleres.

2. Cumplimiento estable de COV: la tecnología de carbón activado o CO garantiza que los hidrocarburos totales distintos del metano cumplan con GB 16297 y los estándares de emisiones locales.

3. Protección contra llamas y explosiones: la interceptación de llamas integrada, el enfriamiento y el diseño antiestático evitan que entren chispas en el equipo y la combustión espontánea del aceite acumulado.

4. Protección del equipo y bajo mantenimiento: Las unidades frontales interceptan el lodo de aceite y el polvo para evitar la obstrucción y corrosión de las tuberías y los ventiladores, lo que reduce la frecuencia y los costos de mantenimiento.

5. Mejora del ambiente del taller y la salud ocupacional: elimina los humos picantes y mejora la visibilidad, lo que reduce las enfermedades ocupacionales y la rotación del personal.

6. Cumplimiento normativo y prevención de quejas: las emisiones organizadas y el monitoreo en línea ayudan a aprobar la EIA, los permisos de descarga y las inspecciones ambientales sin quejas públicas.

7. Reciclaje de aceite usado para reducir costos: el aceite usado recolectado se puede reciclar y reutilizar para compensar los gastos operativos.

8. Diseño modular: Tamaño compacto e instalación rápida, adecuado para líneas de producción nuevas y existentes sin interrumpir la producción normal.

7. Necesidad de instalación

· Normativas medioambientales estrictas: los humos de forjado en caliente y los COV son contaminantes supervisados ​​clave. Las descargas directas o las emisiones excesivas conllevan multas que oscilan entre 100.000 y 1.000.000 de RMB o la suspensión de la producción. El sistema de tratamiento es imprescindible para el cumplimiento normativo.

· Garantizar una producción normal: los humos intensos, la mala visibilidad y los suelos aceitosos y resbaladizos dificultan el funcionamiento, aumentan las lesiones laborales y provocan una alta rotación del personal.

· Reducir los costos de reparación y fallas del equipo: la neblina de aceite sin filtrar provoca obstrucciones en las tuberías, corrosión y riesgos de incendio, lo que resulta en costos de mantenimiento anuales de decenas de miles de RMB. El sistema evita eficazmente tales pérdidas.

· Apoyar las auditorías de clientes: El cumplimiento ambiental es un requisito básico para los pedidos de clientes de autopartes, ferretería y comercio exterior. Las soluciones de tratamiento sólidas ayudan a retener el negocio.

· Adaptarse a políticas más estrictas: las regulaciones sobre COV y humos se vuelven más estrictas año tras año. La instalación temprana logra el cumplimiento una sola vez y evita costosas modificaciones posteriores.

8. Terminología profesional (para documentos técnicos y promoción)

Términos del equipo

Purificador de humos de forjado en caliente, precipitador electrostático de alto voltaje (ESP), supresor y enfriador de llama, prefiltro, separador de niebla de aceite centrífugo, depurador húmedo, adsorbedor de carbón activado, unidad de oxidación fotocatalítica UV, oxidación catalítica (CO), oxidante térmico regenerativo (RTO), eliminador de niebla, ventilador resistente a altas temperaturas, control automático PLC, monitoreo en línea de COV

Términos de proceso y tecnología

Tratamiento de humos a alta temperatura, Purificación de niebla de aceite, Reducción de COV, Cumplimiento de hidrocarburos totales distintos del metano, Eliminación de PM2.5, Protección contra llamas y explosiones, Enfriamiento y coagulación, Adsorción electrostática, Oxidación catalítica, Combustión a baja temperatura, Reciclaje de aceite usado, Recolección de emisiones fugitivas, Descarga organizada, Antiincrustante y antiobstrucción

Términos de cumplimiento y valor

Estándar integrado de emisión de contaminantes del aire, aceptación de EIA, permiso de descarga, inspección ambiental, cumplimiento de humos, reducción de emisiones de COV, fábrica verde, producción más limpia, salud ocupacional, garantía de producción, reducción de costos y mejora de la eficiencia
