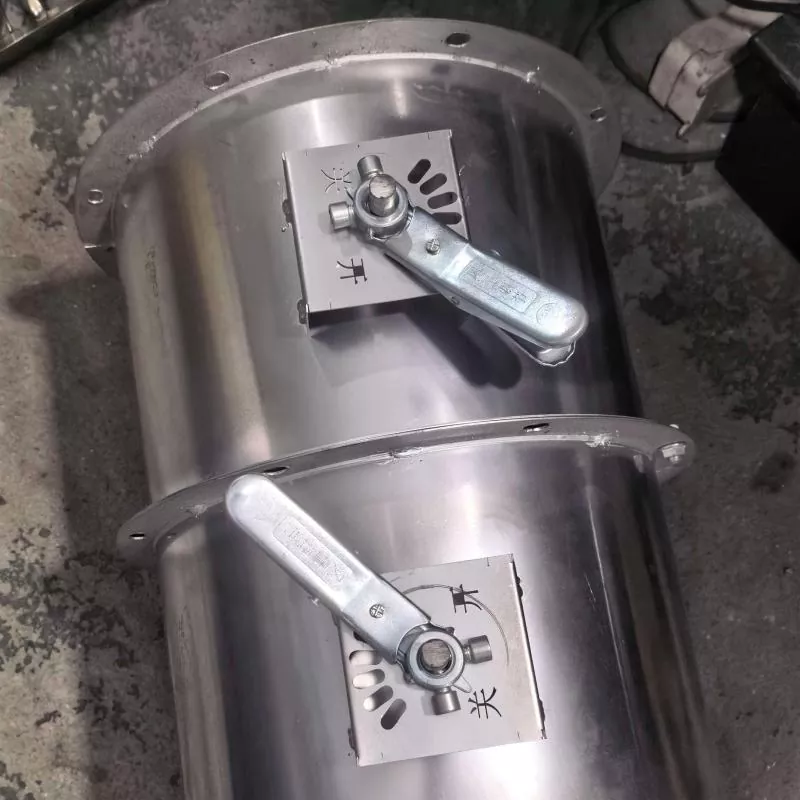

Compuerta de control de ventilación

Las compuertas de ventilación DeFa se utilizan para gestionar el flujo de aire en sistemas HVAC, salas blancas, ventilación de procesos industriales y manejo de aire en túneles o metros. La gama de productos abarca compuertas de control motorizadas, compuertas de equilibrio manual, compuertas de cierre neumáticas y compuertas cortafuego/humos. Los amortiguadores son producidos por Shengyuan Technology (marca DeFa), que tiene más de 20 años de experiencia en equipos de control ambiental y sistemas electrónicos de alto voltaje.

Se pueden suministrar tamaños estándar y personalizados. La selección de materiales, el tipo de actuador, la señal de control y la clase de fuga se configuran de acuerdo con los requisitos del sistema de conductos. Las siguientes secciones describen los principales datos técnicos, detalles constructivos, puntos de selección y recomendaciones de mantenimiento.

Datos técnicos

Detalles Constructivos

Marco y cuchillas

El marco está formado de acero galvanizado o acero inoxidable con una conexión bridada o deslizante. Las hojas están perfiladas para mayor rigidez y están disponibles en configuraciones de una o varias hojas. Para ambientes corrosivos, se puede especificar acero inoxidable 316 o acero galvanizado con revestimiento de epoxi.

Sellos y rodamientos

Los sellos del borde de la hoja y las juntas del marco reducen las fugas en la posición cerrada. Los cojinetes de nailon o bronce sostienen los ejes de las cuchillas. Estos rodamientos se seleccionan para proporcionar baja fricción sin necesidad de lubricación regular.

Montaje del actuador

Los actuadores eléctricos y neumáticos se montan en el eje de la compuerta con una abrazadera universal o acoplamiento directo. Los actuadores de retorno por resorte se utilizan cuando la compuerta debe fallar hasta una posición segura ante una pérdida de energía. El cableado del actuador y el indicador de posición permanecen accesibles después de la instalación.

Directrices de selección

Al seleccionar un amortiguador, se deben considerar los siguientes puntos:

• Función de control:Para modular el flujo de aire, elija una compuerta de baja fuga con una señal de control analógica. Para un aislamiento sencillo, es suficiente una compuerta de dos posiciones con actuador de apertura/cierre.
• Presión del conducto:El espesor de la hoja y del eje de la compuerta debe coincidir con la presión estática en el conducto. Los sistemas de mayor presión requieren una construcción reforzada.
• Requisito de fuga:Aplicaciones como salas blancas o laboratorios a menudo requieren fugas de Clase 0 o 1. Los sistemas de confort general podrán utilizar Clase 2 o 3.
• Condiciones ambientales:Las instalaciones al aire libre requieren actuadores resistentes a la intemperie y materiales resistentes a la corrosión. Los conductos de escape de la cocina o de humos químicos pueden necesitar una construcción de acero inoxidable.
• Seguridad contra incendios:Cuando el conducto pasa a través de una pared resistente al fuego, se debe seleccionar e instalar una compuerta cortafuegos certificada de acuerdo con el código local.

Garantía de calidad y pruebas

Los amortiguadores DeFa se fabrican según un sistema de gestión de calidad documentado. Cada lote se verifica para determinar la alineación de las hojas, la integridad del sello y el funcionamiento del actuador. Las pruebas de fugas se realizan por muestreo de acuerdo con EN 1751 o GB/T 14294. Las compuertas cortafuegos se prueban en laboratorios aprobados y se suministran con los informes de prueba pertinentes.

Para proyectos que requieren documentación adicional, podemos proporcionar certificados de materiales, registros de pruebas del ciclo del actuador e informes de pruebas de aceptación en fábrica.

Notas de instalación

• Monte la compuerta en una sección de conducto recto. Un tramo recto de al menos 2 a 3 diámetros de conducto antes y después de la compuerta reduce la turbulencia y mejora la precisión del control.
• Para compuertas cortafuegos, siga la orientación de instalación marcada en la etiqueta y selle el espacio anular con material ignífugo aprobado.
• Compruebe que la dirección de rotación del actuador coincida con la señal de control. Si se utilizan varios amortiguadores, configure las direcciones y los rangos de señal antes de iniciar el sistema.
• Proporcione un panel de acceso cerca de la compuerta para permitir la inspección y el reemplazo del actuador sin cortar el conducto.

Mantenimiento y solución de problemas

Comprobaciones de rutina

• Cada mes: inspeccione visualmente las hojas y los sellos para detectar acumulación de polvo u objetos extraños.
• Cada trimestre: haga circular el amortiguador en su rango completo y verifique que la retroalimentación de posición coincida con el ángulo real de la hoja.
• Cada año: pruebe el funcionamiento a prueba de fallas de las compuertas contra incendios/humo y reemplace los sellos desgastados o las baterías del actuador.

Fallos comunes

• El amortiguador no responde a la señal de control:Verifique el cableado, la fuente de alimentación del actuador y la polaridad de la señal. Si el actuador recibe una señal pero no se mueve, el torque puede ser insuficiente debido a la presión del conducto o al atasco de la cuchilla.
• Fuga de aire en posición cerrada:Inspeccione los sellos del borde de la hoja en busca de desgaste o desalineación. Ajuste los topes de la hoja si es necesario.
• Ruido de funcionamiento excesivo:Verifique si hay cuchillas sueltas, cojinetes desgastados o vibración en los conductos. Apriete los acoplamientos del eje y agregue refuerzos de conducto si es necesario.

Preguntas frecuentes

¿Puedo conseguir un amortiguador de un tamaño no estándar?

Sí. Se producen tamaños personalizados para que coincidan con las dimensiones de conductos no estándar. Proporcione el tamaño de apertura, el tipo de brida y la clase de fuga requerida para obtener una cotización precisa.

¿Cuál es la diferencia entre amortiguadores de láminas opuestas y de láminas paralelas?

Las compuertas de láminas opuestas hacen girar las láminas adyacentes en direcciones opuestas, lo que proporciona una característica de flujo de aire más lineal. Se prefieren para el control de modulación. Las compuertas de láminas paralelas mueven todas las láminas en la misma dirección y se utilizan principalmente para servicio de apertura/cierre o de dos posiciones.

¿Suministran compuertas con actuadores de acción rápida para sistemas de seguridad?

Sí. Los actuadores eléctricos con retorno por resorte y los actuadores neumáticos con válvulas de escape rápido pueden lograr tiempos de cierre de unos pocos segundos. A menudo se especifican para el control de humo o el aislamiento de emergencia.

¿Se puede utilizar la compuerta en un ambiente de alta humedad?

La construcción de acero inoxidable o acero galvanizado recubierto con protección del actuador IP54 o superior es adecuada para áreas de alta humedad como piscinas o instalaciones costeras. También se deben seleccionar cojinetes y juntas sellados.

¿Qué documentos se entregan con las compuertas cortafuegos?

Las compuertas cortafuegos certificadas incluyen el informe de prueba, el certificado de conformidad y las instrucciones de instalación. Los documentos específicos dependen del estándar de certificación solicitado, como GB, EN o UL.

Acerca de DeFa

DeFa es la marca de productos de Shengyuan Technology, un fabricante especializado en hardware de control ambiental y sistemas electrónicos de alto voltaje. Los productos de amortiguación de la empresa se benefician de la misma disciplina de ingeniería aplicada a sus equipos de purificación y suministro de energía, con atención a la selección de materiales, las tolerancias y la confiabilidad a largo plazo.
