Compuerta de control de volumen de aire redonda

Las compuertas redondas de control de volumen de aire DeFa se utilizan para ajustar el flujo de aire en sistemas de conductos circulares. La gama de productos incluye versiones accionadas manualmente y versiones motorizadas con actuadores eléctricos. Se pueden producir diámetros nominales desde Φ100 hasta Φ2000. Los materiales estándar de la carrocería incluyen acero al carbono y acero inoxidable. Estos amortiguadores son suministrados por Shengyuan Technology bajo la marca DeFa, un fabricante con más de 20 años de experiencia en equipos de control ambiental y sistemas de energía de alto voltaje.

Las compuertas son adecuadas para sistemas de ventilación, aire acondicionado y aire de proceso donde se requiere equilibrio del flujo de aire o control de zonas. Tanto las dimensiones estándar como los tamaños personalizados están disponibles. El diseño se centra en un movimiento confiable de la hoja, bajas fugas en la posición cerrada y compatibilidad con señales de control de actuadores comunes.

Parámetros técnicos

Modos de control

Operación Manual

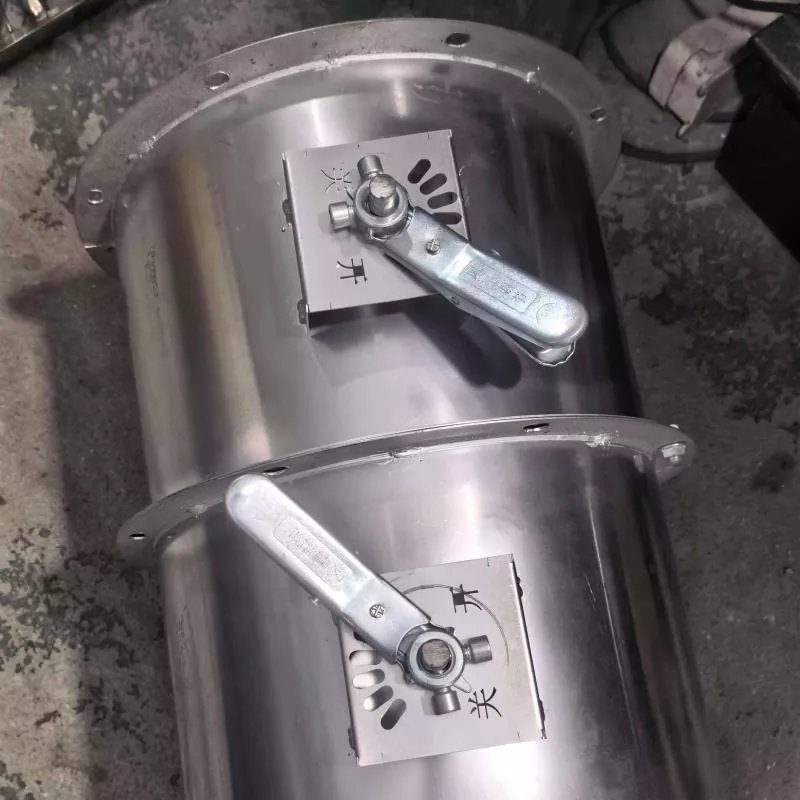

La versión manual está equipada con una manija de cuadrante con bloqueo o un volante. La posición del mango indica el ángulo de la hoja y se puede fijar después del ajuste. Este tipo se utiliza comúnmente durante la puesta en servicio del sistema para equilibrar los conductos secundarios. No se necesita alimentación externa.

Operación motorizada

La versión motorizada utiliza un actuador eléctrico montado en el eje de la compuerta. El actuador puede controlarse mediante un sistema de gestión de edificios o un controlador de habitación. Los actuadores modulantes aceptan señales de 0-10 V o 4-20 mA para un ajuste continuo. Hay actuadores de dos posiciones disponibles para operaciones simples de apertura y cierre.

Combinado manual y motorizado

Algunas configuraciones permiten tanto el control manual como el accionamiento eléctrico. Una función de anulación manual en el actuador permite la operación local durante el mantenimiento o cuando se corta la energía. Esta opción combinada es útil para la puesta en servicio y el ajuste de emergencia.

Detalles Constructivos

El cuerpo de la compuerta está formado por chapa de acero laminado o de acero inoxidable, con una sección transversal circular que coincide con el conducto. Para diámetros de hasta aproximadamente Φ300 mm, lo típico es una sola hoja de mariposa. Para diámetros más grandes, se utilizan disposiciones de múltiples aspas con movimiento de aspas opuestos o paralelos para mantener una modulación suave del flujo de aire.

Los ejes de las cuchillas están soportados por cojinetes autolubricantes. Los sellos del borde de la hoja y los topes internos reducen las fugas de aire cuando la compuerta está cerrada. La superficie exterior puede galvanizarse, pintarse o dejarse como acero inoxidable natural según los requisitos medioambientales.

Selección de materiales

• Acero carbono:Apto para ventilación general y aire acondicionado. Los acabados galvanizados o con recubrimiento en polvo brindan resistencia básica a la corrosión para uso en interiores.
• Acero inoxidable 304:Recomendado para ambientes húmedos, como piscinas, cocinas y edificios costeros.
• Acero inoxidable 316:Se utiliza en extracción de humos químicos, ventilación de laboratorio y otras aplicaciones con gases corrosivos.

Notas de instalación

• Instale la compuerta en una sección de conducto recto. Un tramo recto de 2 a 3 diámetros de conducto aguas arriba y aguas abajo mejora la precisión del control y la medición del flujo.
• Para amortiguadores manuales, asegúrese de que la manija sea accesible para su ajuste y que la escala de posición sea visible.
• Para compuertas motorizadas, verificar que la dirección de rotación del actuador corresponda a la señal de control antes de cerrar el conducto.
• Utilice conexiones flexibles donde se requiera aislamiento de vibraciones.
• Para los modelos con bridas, apriete los pernos de manera uniforme para evitar la distorsión del cuerpo.

Mantenimiento

• Cada 3 meses:Compruebe que las cuchillas se muevan libremente sin atascarse. Limpie el polvo de los bordes y sellos de las hojas.
• Cada 6 meses:Inspeccione los cojinetes en busca de desgaste y verifique que la retroalimentación de la posición del actuador coincida con el ángulo real de la hoja.
• Anualmente:Para las versiones motorizadas, pruebe la carrera completa y la función a prueba de fallas, si corresponde. Reemplace los sellos desgastados o las piezas corroídas.

Preguntas frecuentes

¿Se puede actualizar el amortiguador de manual a motorizado más adelante?

En muchos casos, sí. El eje del amortiguador puede aceptar un actuador eléctrico si se agrega un soporte de montaje. Sin embargo, es mejor especificar la versión motorizada al momento de realizar el pedido porque la longitud del eje y los requisitos de torsión pueden diferir. Nuestro equipo puede asesorarle sobre opciones de modernización.

¿Qué diámetro se debe elegir para un flujo de aire determinado?

El diámetro debe coincidir con el tamaño del conducto y la velocidad del aire de diseño. Una velocidad de diseño típica para conductos de ventilación es de 4 a 8 m/s. En base a esto, se puede calcular el diámetro. Si proporciona el volumen y la presión del flujo de aire, podemos ayudarlo a confirmar el tamaño de compuerta apropiado.

¿Qué par de actuador se requiere?

El par del actuador depende del área de la compuerta, el tipo de hoja y la presión diferencial. Para diámetros pequeños de hasta Φ300 mm, normalmente son suficientes 5 Nm. Para diámetros más grandes o diferenciales de presión altos, es posible que se necesiten de 10 Nm a 20 Nm o más. Podemos recomendarle un actuador adecuado según sus condiciones.

¿La compuerta es adecuada para instalación en exteriores?

Sí, si se selecciona el material y la protección del actuador adecuados. Se recomienda el uso en exteriores con cuerpo de acero inoxidable y actuador IP54 o superior. También se recomienda colocar una protección contra la intemperie sobre el actuador.

¿La compuerta proporciona un cierre hermético?

La clase de fuga estándar no es estanca a las burbujas. Para la mayoría de las aplicaciones de equilibrio de ventilación, la Clase 1 o 2 es suficiente. Si se requiere un cierre más hermético, se pueden proporcionar sellos y diseños de aspas especiales, pero el rendimiento hermético total está limitado por el diseño de aspas circulares.

¿Qué información se necesita para una cotización?

Proporcione el diámetro, el material, el modo de control (manual o motorizado), el voltaje del actuador y el tipo de señal, y cualquier requisito especial, como el estándar de la brida o el acabado de la superficie. Esto nos permite preparar una oferta precisa.

Acerca de la tecnología Shengyuan

Shengyuan Technology (marca DeFa) tiene más de 20 años de experiencia en la fabricación de componentes de control ambiental y sistemas de alto voltaje para purificación de aire. La empresa presta servicios a clientes en América del Norte, Europa y Asia. Las compuertas redondas de control del volumen de aire se producen con el mismo enfoque de gestión de calidad utilizado para nuestros productos electrónicos, incluidas comprobaciones dimensionales, trazabilidad de materiales y pruebas funcionales del actuador antes del envío.
