Conjunto de sistema de control y fuente de alimentación de purificación inteligente

El conjunto del sistema de control y fuente de alimentación de purificación inteligente DeFa es una fuente de alimentación y control integrada plataforma lanzada por Shengyuan Technology para proyectos de tratamiento de gases residuales industriales. Integra altamente un Generador de alta frecuencia y alto voltaje, una unidad de control inteligente PLC Siemens, lógica de protección de seguridad multicapa, Capacidades de control remoto de IoT e interfaces de gestión para equipos auxiliares. El sistema ofrece datos confiables, Suministro de energía inteligente y seguro y gestión operativa para purificación electrostática, de plasma e híbrida. equipo. Está diseñado para simplificar la instalación y el mantenimiento, reducir la dependencia del trabajo manual y eliminar riesgos operacionales en la fuente a través de mecanismos de seguridad proactivos.

Arquitectura central y módulos funcionales

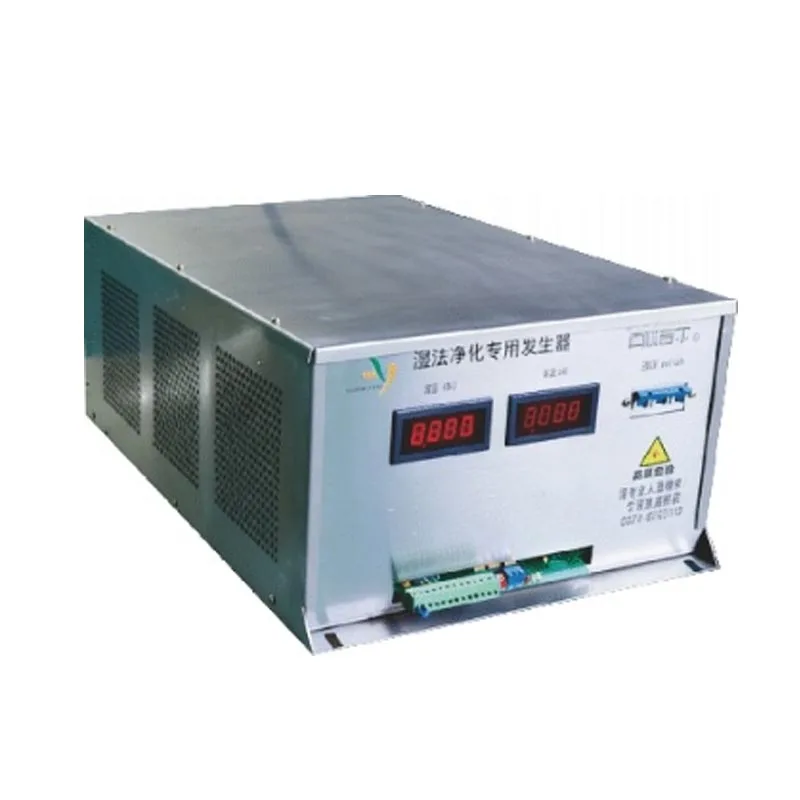

1. Generador integrado de alta frecuencia y alto voltaje

Presenta un diseño de alta frecuencia integrado, compacto y totalmente funcional. En comparación con la energía tradicional de frecuencia de línea suministros, la salida de alta frecuencia aumenta significativamente el número de descargas efectivas por ciclo, impulsando Eficiencia de purificación en más del 10%. Todos los parámetros operativos se configuran y administran mediante un programa PLC, lo que permite Inicio "plug-and-play": los parámetros preestablecidos de fábrica eliminan la necesidad de ajustes repetidos en el sitio por parte de especialistas ingenieros. Durante la operación, el sistema ajusta automáticamente las características de salida en función de las condiciones en tiempo real, evitando paradas frecuentes causadas por fluctuaciones operativas y garantizando un rendimiento continuo y estable del equipo.

2. Núcleo de control inteligente PLC Siemens

Centrado en un PLC Siemens, el Conjunto del Sistema de Control y Alimentación de Purificación Inteligente incorpora control Algoritmos optimizados por Shengyuan Technology basados en dos décadas de datos de ingeniería. Todas las funciones del sistema, desde salida de alto voltaje, regulación de la velocidad del ventilador y secuencias de limpieza hasta interbloqueos de seguridad, están integrados en un sistema unificado. lógica de control. El sistema ofrece dos modos de funcionamiento (automático y manual): en modo automático, control flexible la tecnología permite que el generador se adapte a condiciones complejas y fluctuantes de los gases de combustión; en modo manual, mantenimiento El personal puede realizar ajustes precisos según los requisitos del sitio. Los registros del sistema registran automáticamente cada parámetro cambio y evento operativo, facilitando la trazabilidad y el diagnóstico.

3. Sistema activo de protección contra incendios de tres niveles

La seguridad es el principio rector del diseño del conjunto de control DeFa; el sistema establece un fuego de tres niveles Mecanismo de prevención y protección que actúa desde el exterior en:

Protección de nivel 1: detección de peligros frontal: cuando los sensores de detección de chispas instalados en el conducto de entrada detectan chispas o partículas de alta temperatura en los gases de combustión, el PLC activa inmediatamente un apagado del sistema y puede activar el incendio. rociadores o válvulas de cierre, deteniendo el peligro antes de que llegue al equipo.

Protección de nivel 2: protección lógica del programa: uso de umbrales preestablecidos para corriente, temperatura y presión fluctuaciones, el sistema monitorea continuamente descargas anormales o tendencias de sobrecalentamiento localizado. si un Se activa el umbral, el sistema reduce automáticamente la potencia de salida o corta el alto voltaje para evitar posibles peligros de convertirse en llamas abiertas.

Protección de nivel 3: monitoreo de seguridad automática del generador: el generador de alto voltaje realiza autoverificaciones en tiempo real para arcos, cortocircuitos y sobrecargas durante el arranque y la operación. Si algún parámetro operativo se desvía de el rango seguro, el generador corta inmediatamente la salida y reporta una falla; la operación sólo puede reanudarse una vez Las condiciones vuelven a la normalidad y el sistema confirma el estado.

Múltiples medidas de protección garantizan que el equipo esté controlado incluso antes de que pueda comenzar un incendio, lo que lo hace particularmente Adecuado para el tratamiento de gases de escape industriales que contienen componentes combustibles.

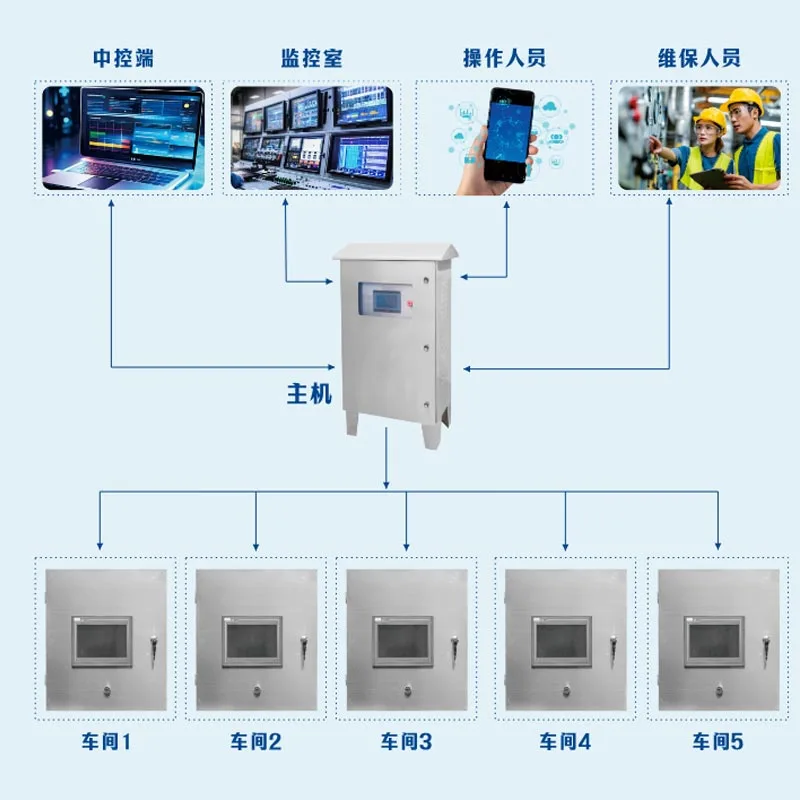

4. IoT y sistema de control multipunto

El conjunto del sistema de control y suministro de energía de purificación inteligente viene de serie con una comunicación IoT Interfaz que admite varios métodos de gestión remota:

• Control remoto de aplicaciones: los usuarios pueden monitorear el estado del equipo, recibir alarmas de falla y realizar encendido/apagado o ajustes de parámetros en cualquier momento y en cualquier lugar a través de una aplicación móvil, lo que reduce significativamente los costos de inspección de rutina.

• Gestión centralizada (HMI/sala de control central): cuenta con interfaces de fibra óptica o Ethernet para una perfecta integración con DCS de fábrica o salas de control central, lo que permite el monitoreo centralizado y el registro de datos para múltiples unidades de purificación.

• Control multipunto/pantalla dividida: para sitios de gran escala, se pueden instalar pantallas de control adicionales; estos comunicarse con el gabinete de control principal a través de Ethernet o fibra óptica, lo que permite el control local en diferentes Ubicaciones con sincronización de información en tiempo real entre pantallas.

• Arranque/parada sincronizada remotamente: admite el enclavamiento de señales con equipos asociados (como la línea de producción). ventiladores) para sincronizar el sistema de purificación con el proceso de producción, evitando así el desperdicio de energía durante el tiempo de inactividad. operación.

5. Control de equipos auxiliares y operación y mantenimiento con un solo toque

El sistema integra interfaces de control para equipos auxiliares, como ventiladores, bombas de limpieza y pulverizadores. torres, eliminando la necesidad de gabinetes de control adicionales:

• Control del ventilador: Proporciona salidas para arranque/parada del ventilador y regulación de velocidad; La velocidad del ventilador se puede ajustar mediante el pantalla táctil o de forma remota, y la lógica de inicio/parada está integrada en el sistema de bloqueo de seguridad.

• Función de limpieza automática: la bomba de limpieza admite ajustes de duración y limpieza programada; en condiciones propenso a incrustaciones (por ejemplo, alto nivel de polvo o neblina de aceite), esto reduce efectivamente la frecuencia de la limpieza manual y mantiene una eficiencia de purificación estable.

• Salidas vinculadas (p. ej., torres de pulverización): incluye salidas de contacto seco reservadas para vincularse con equipos externos como torres de pulverización y válvulas, lo que permite una coordinación lógica en todo el sistema de tratamiento.

• Control del sistema de un solo toque: los usuarios simplemente presionan un solo botón de inicio y el sistema activa el generador, el ventilador, unidades de limpieza y otros equipos en la secuencia preestablecida; El apagado se realiza de manera similar con un solo toque, evitando procedimientos complejos de varios pasos y el riesgo de errores operativos. Las tareas de limpieza y mantenimiento también pueden ser ejecuta automáticamente a través de una entrada de comando único.

Descripción general de las interfaces funcionales del sistema

Escenarios de aplicación típicos

● Sistemas industriales de purificación de COV (electrostático/plasma)
● Proyectos de purificación de humos de cocinas comerciales.
● Proyectos de control de olores.
● Tratamiento de corrientes de escape complejas que contienen neblina de aceite, neblina ácida y partículas.
● Soporte, modernización y actualización de equipos de protección ambiental de mediana y gran escala.

Preguntas frecuentes

¿Este sistema puede accionar directamente equipos de purificación electrostáticos o de plasma?

Sí. El sistema cuenta con un generador incorporado de alta frecuencia y alto voltaje diseñado específicamente para aplicaciones tales como precipitación electrostática y descarga de barrera dieléctrica; Los parámetros de salida se pueden combinar de forma flexible mediante Programación para diversos modelos de depuración de campos eléctricos o reactores de plasma. También ofrecemos adaptación de parámetros. servicios para cumplir con requisitos de carga específicos.

¿Es cierto que el generador de alto voltaje no requiere una puesta en servicio in situ?

Sí. El generador viene precargado con parámetros básicos optimizados basados ​​en una amplia experiencia en ingeniería; el sistema funciona automáticamente una vez que la carga y la fuente de alimentación están correctamente conectadas en el sitio. Es dinámicamente Se ajusta en función de las fluctuaciones en la temperatura, la humedad y la concentración de los gases de combustión, eliminando la necesidad de frecuentes ajustes manuales de parámetros requeridos por los equipos tradicionales. El modo manual (y el posterior ajuste fino) es sólo es necesario para condiciones de funcionamiento muy inusuales o ajustes específicos iniciados por el usuario.

¿Qué tan confiable es el sistema de protección contra incendios de tres niveles?

El mecanismo de protección de tres niveles forma un circuito cerrado, que va desde la detección de peligros externos y la tendencia interna. desde análisis hasta autoverificaciones a nivel de componentes. La protección de nivel 1 utiliza sensores físicos para detectar chispas directamente; Nivel 2 se basa en umbrales de seguridad monitoreados mediante escaneo PLC de alta velocidad; y el Nivel 3 consiste en protección a nivel de hardware dentro de la propia fuente de alimentación de alto voltaje. Esta arquitectura en capas ha sido validada en cientos de proyectos industriales, mitigando efectivamente los riesgos asociados con el tratamiento de gases residuales que contienen combustible componentes.

¿Cómo se garantiza la seguridad del control remoto?

El sistema utiliza protocolos de comunicación de nivel industrial con transmisión de datos cifrada y gestión por niveles. de privilegios de operación remota. Las funciones críticas, como paradas de emergencia y enclavamientos de seguridad, funcionan independientemente del enlace de comunicación, lo que garantiza que la lógica de seguridad local siga siendo efectiva incluso si se realiza de forma remota. la comunicación se interrumpe. Recomendamos utilizar funciones remotas para monitoreo y operaciones rutinarias de inicio/parada, al mismo tiempo que se prioriza la lógica local para todas las acciones críticas para la seguridad.

¿Puede interactuar con nuestro sistema de control central existente?

Sí. El sistema proporciona interfaces Ethernet y de fibra óptica estándar y admite protocolos industriales como Modbus. TCP, facilitando la integración con DCS, SCADA o plataformas de control central de terceros. Nuestro equipo técnico puede evaluar y desarrollar soluciones personalizadas si se requieren protocolos específicos.

¿Qué sucede si el sistema falla cuando no hay personal profesional en el sitio?

El sistema incluye una función de autodiagnóstico incorporada; La pantalla muestra claramente códigos de falla y descripciones, mientras que la aplicación remota envía simultáneamente notificaciones de alarma. Técnica de tecnología Shengyuan El equipo de soporte utiliza capacidades de acceso remoto para analizar directamente los registros del sistema y los parámetros en tiempo real, guiando personal en el sitio mediante la resolución de problemas; en consecuencia, la mayoría de los problemas se pueden resolver sin la necesidad de una asistencia in situ. visita de un especialista.

Antecedentes técnicos del fabricante

Shengyuan Technology (marca DeFa) posee más de dos décadas de experiencia técnica en remediación ambiental y protección del aire. Purificación, especializada en I+D y fabricación de fuentes de alimentación de alto voltaje, aplicaciones de plasma y sistemas de control inteligentes. Nuestras competencias principales abarcan áreas como unidades electrostáticas de alta potencia, reducción de COV y control de olores, con productos que llegan a los mercados de América del Norte, Europa occidental y el Sudeste Asiático. Construido sobre Ingeniería de algoritmos basados en datos y diseñados con un enfoque en la estabilidad y la seguridad, los sistemas de control DeFa están dedicados para proporcionar soluciones confiables de control central y suministro de energía a integradores de equipos ambientales en todo el mundo.
