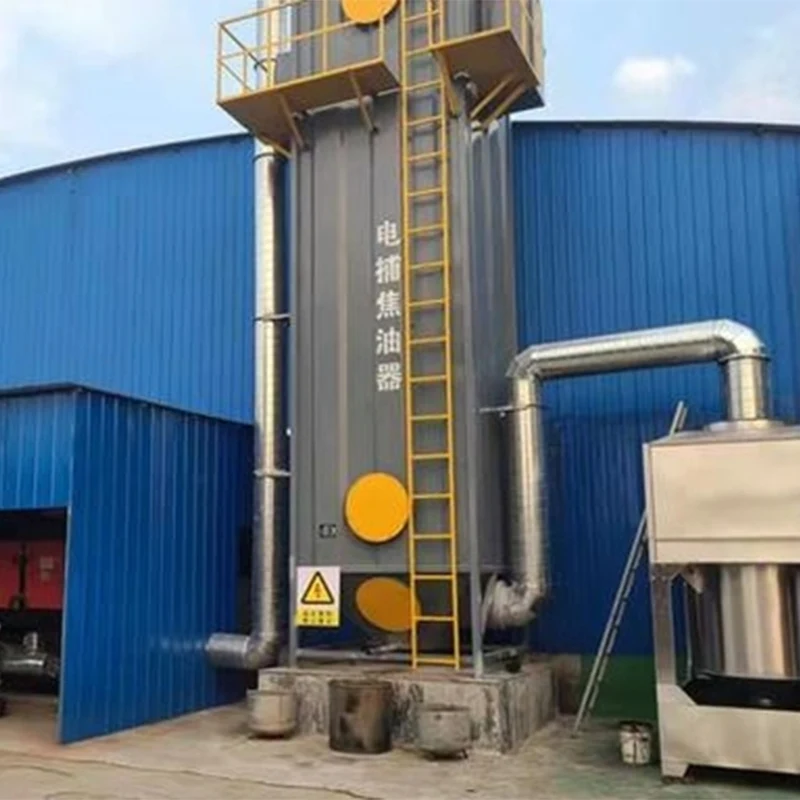

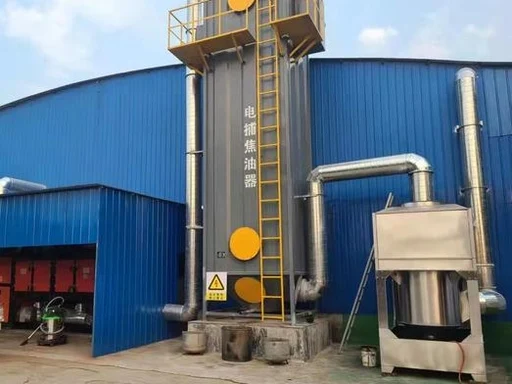

Precipitador electrostático

El precipitador electrostático (ESP) es un dispositivo de purificación central que separa las gotas de alquitrán, el polvo fino, la neblina de aceite y el negro de humo de los gases de escape mediante campos electrostáticos de CC de alto voltaje. Con una alta eficiencia de eliminación de alquitrán, baja resistencia al flujo de aire, resistencia a altas temperaturas y materiales capturados reciclables, se utiliza ampliamente para el tratamiento de gases de escape cargados de alquitrán de alta viscosidad en industrias de producción de coque, productos químicos de carbón, forjado en caliente, calderas de biomasa, asfalto, caucho y carbono.

1. Principio de funcionamiento básico (adsorción electrostática de alto voltaje)

El proceso de purificación sigue cinco pasos:Ionización de campo eléctrico → Carga de gotas → Migración direccional → Adsorción y recolección → Drenaje de aceite por gravedad.

1. Descarga de corona e ionización: el gabinete de control de alto voltaje emite un alto voltaje de CC negativo de 40 a 80 kV a los electrodos de corona (cátodos), formando un fuerte campo eléctrico con electrodos colectores conectados a tierra (ánodos). El aire dentro del campo se ioniza en electrones masivos e iones negativos para crear una zona de corona.

2. Carga de gotas: Los gases de escape que contienen gotas de alquitrán (0,1–100 μm), neblina de aceite y polvo entran por la parte inferior. Las partículas de alquitrán y niebla adsorben iones negativos y se cargan negativamente al pasar a través del campo eléctrico.

3. Migración direccional: Impulsadas por la fuerza del campo eléctrico, las gotas cargadas se mueven rápidamente hacia electrodos colectores conectados a tierra.

4. Adsorción y recolección: las gotas se adhieren a la superficie del electrodo y liberan cargas eléctricas. Cuando el alquitrán acumulado alcanza un cierto espesor, fluye por gravedad hacia el cárter de aceite en la parte inferior para su recolección y reciclaje.

5. Descarga de gas limpio: El gas purificado sale por la parte superior y fluye hacia los sistemas posteriores de desulfuración, desnitrificación o ventilador.

2. Principales tipos estructurales (clasificados por electrodos colectores)

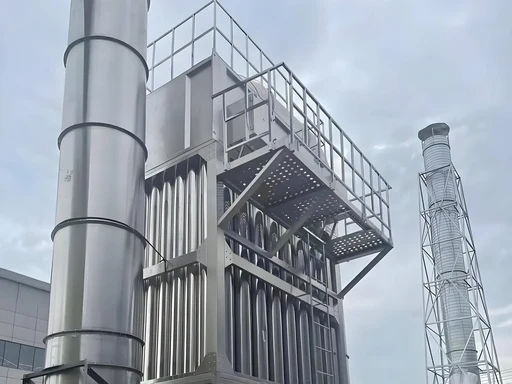

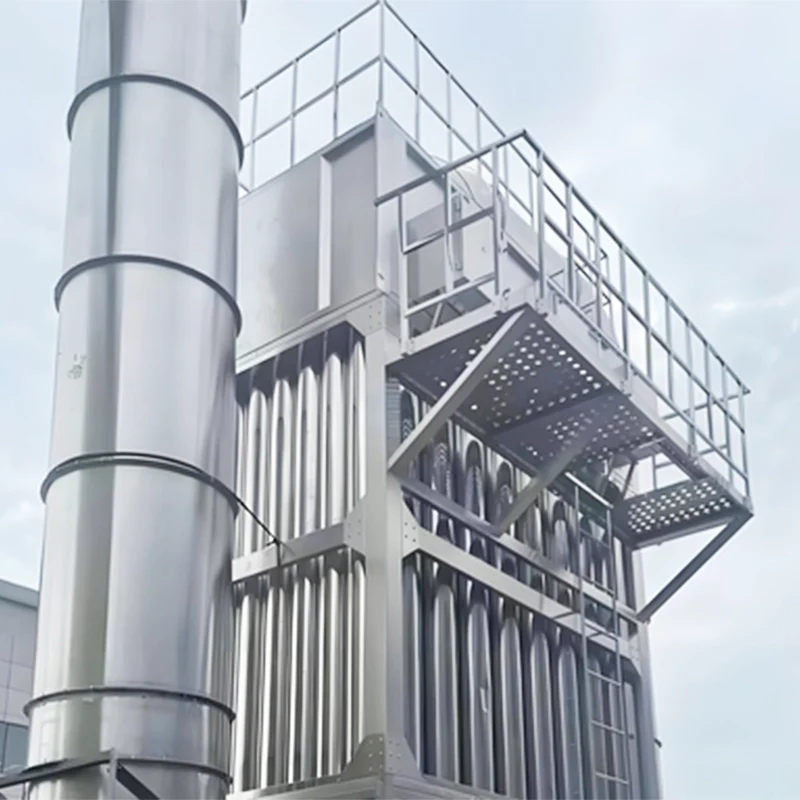

2.1 Tipo de panal (convencional, de alta eficiencia y diseño compacto)

· Electrodo colector: haces de tubos hexagonales regulares en forma de panal con tuberías paralelas para una distribución uniforme del flujo de aire.

· Electrodo corona: Alambres de púas o alambres de acero instalados en el centro de cada tubo alveolar.

· Ventajas: Eficiencia de eliminación ≥99,5%, baja resistencia (50–150 Pa), gran capacidad de manejo de gas y estructura compacta. Ideal para talleres de forja en caliente, calderas de biomasa y coquerías de tamaño pequeño y mediano.

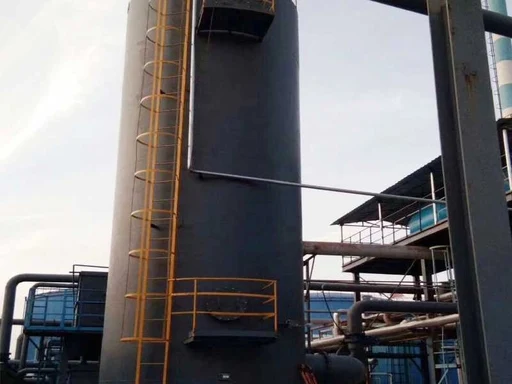

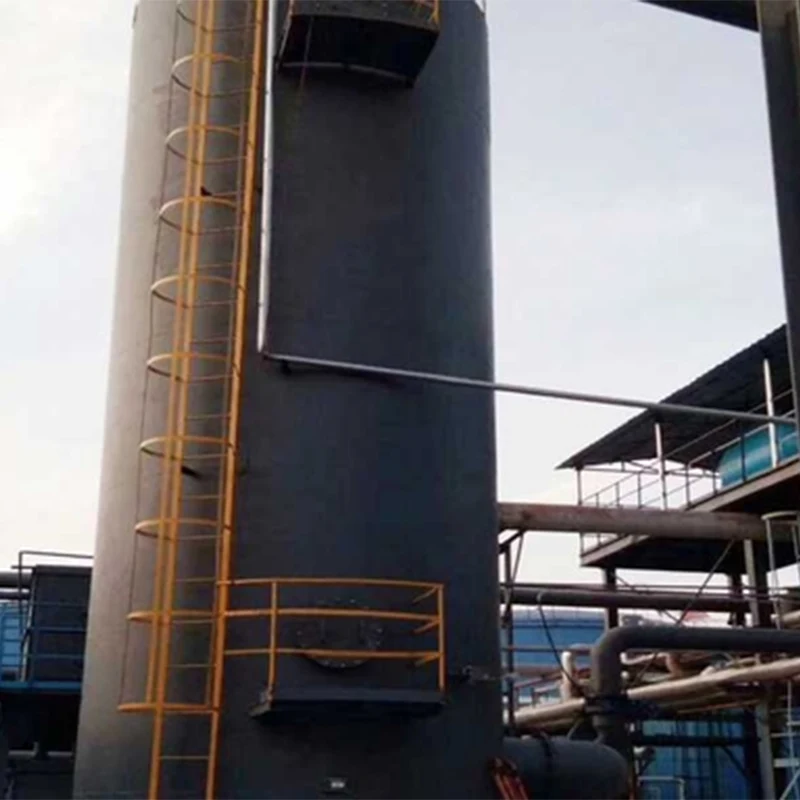

2.2 Tipo tubular (gran capacidad y fácil mantenimiento)

· Electrodo colector: Tubos redondos de acero con diámetro interior de 200–300 mm.

· Electrodo corona: Alambre catódico suspendido fijado mediante colgadores superiores e inferiores dentro de cada tubo.

· Ventajas: Soporta temperaturas de hasta 250°C, antiobstrucción y fácil limpieza de cenizas, apto para grandes flujos de gas. Aplicado principalmente en grandes instalaciones de coquización y tratamiento de gases de altos hornos.

2.3 Tipo de cilindro concéntrico (obsoleto, de bajo caudal, rara vez utilizado)

· Electrodo colector: Manguitos concéntricos interior y exterior con hilo catódico montado en el centro.

· Pros: Estructura simple y baja inversión inicial.

· Contras: Baja eficiencia de purificación, gran tamaño y capacidad de procesamiento limitada. Poco a poco eliminado y sustituido por el tipo panal.

3. Ventajas principales

1. Eficiencia de eliminación de alquitrán ultraalta: Tasa de eliminación de neblina de aceite y alquitrán ≥99,5 %, con una concentración de alquitrán de salida controlada por debajo de 10 mg/m³. Captura eficazmente gotas finas de hasta 0,1 μm, superando a los equipos mecánicos de eliminación de aceite, como los separadores ciclónicos y las mallas filtrantes.

2. Baja resistencia y ahorro de energía: la resistencia del aire es de solo 50 a 150 Pa, lo que reduce el consumo de energía del ventilador entre un 30 % y un 50 % en comparación con las casas de filtros y las depuradoras, lo que es perfectamente adecuado para un funcionamiento continuo a largo plazo.

3. Resistencia a altas temperaturas para condiciones duras: funciona de manera estable a 80–220 °C de manera continua y resiste temperaturas transitorias de hasta 250 °C, adaptándose a los vapores de aceite a alta temperatura provenientes del forjado en caliente, al gas de alquitrán de alta humedad proveniente de combustibles de biomasa y al gas crudo de hornos de coque.

4. Antiincrustante y de fácil mantenimiento: No hay medios filtrantes que se obstruyan. El alquitrán capturado fluye automáticamente sin necesidad de reemplazar consumibles con frecuencia. La limpieza rutinaria con vapor es suficiente, lo que permite reducir los costes de mantenimiento anual.

5. Aceite usado recuperable para obtener beneficios económicos: el alquitrán y el aceite usado recolectados se pueden reciclar como combustible o materia prima química para compensar los gastos de electricidad y mantenimiento.

6. Protege los equipos posteriores: Intercepta completamente el alquitrán, la neblina de aceite y el polvo para evitar el bloqueo de las tuberías, el agarrotamiento de los ventiladores, la incrustación o quema de las bolsas y la incrustación y corrosión de las torres. Extiende la vida útil de los equipos posteriores entre 2 y 3 veces.

7. Mejora el ambiente del taller y evita quejas: elimina el humo amarillo, la neblina de aceite y el olor acre de alquitrán para mejorar la visibilidad. Convierte las emisiones fugitivas en vertidos organizados, evitando sanciones ambientales y denuncias públicas.

8. Funcionamiento estable y a prueba de explosiones: Adopta un cátodo conectado a tierra, cajas de aislamiento selladas y dispositivos de bloqueo de temperatura para evitar chispas eléctricas y la combustión espontánea del aceite acumulado, seguro para gases de combustión que contienen trazas de gases combustibles.

4. Necesidad de instalación para las industrias de forja en caliente, energía de biomasa y coque

4.1 Cumplimiento de la Normativa Ambiental

Los vapores de petróleo provenientes de la forja en caliente, el gas cargado de alquitrán proveniente de la combustión de biomasa y el gas crudo de hornos de coque son contaminantes estrictamente regulados, incluidos los COV, la neblina de aceite y las partículas. Las descargas directas o emisiones excesivas darán lugar a multas que oscilan entre 100.000 y 1.000.000 de RMB, suspensión de la producción o incluso revocación de permisos de descarga. El EDP es la solución más eficiente para la contaminación por alquitrán y un dispositivo obligatorio para la aprobación de la EIA, la aceptación de proyectos y las inspecciones ambientales.

4.2 Garantiza la Producción Normal

El alquitrán y el aceite de alta viscosidad en los gases de escape bloquean fácilmente las tuberías, dañan los ventiladores y dañan las bolsas de filtro y las instalaciones de desulfuración sin el tratamiento adecuado. Es posible que las fábricas deban cerrar 2 o 3 veces al mes para realizar tareas de limpieza, lo que provoca enormes pérdidas de producción. Equipado con EDP, todo el sistema funciona sin problemas, sin bloqueos ni corrosión, lo que aumenta la eficiencia general de la producción entre un 15% y un 20%.

4.3 Reducción de costos y crecimiento de ganancias

En comparación con la combinación tradicional de filtro + carbón activado, EDP no requiere un reemplazo regular de consumibles. Su consumo de energía es de sólo 0,3-0,5 kWh por 1.000 m³ de gas tratado. Para una unidad con un flujo de gas de 100.000 m³/h, se pueden reciclar entre 50 y 100 toneladas de aceite usado cada año. Los ingresos del petróleo reciclado pueden recuperar la inversión en equipos en 1 o 2 años.

4.4 Orientados a condiciones laborales especiales

· Forjado en caliente: soporta vapores de aceite a alta temperatura de 150 a 300 °C, niebla de alta viscosidad y polvo de grafito.

· Calderas de biomasa: Resuelve la incrustación de mangas provocada por alta humedad, alquitrán y polvo al combinarse con filtros de mangas.

· Industria de coquización: Sirve como equipo de pretratamiento esencial antes de los sopladores para proteger los sistemas posteriores de desulfuración y desbencilación.

4.5 Se prepara para políticas estrictamente actualizadas

Las regulaciones sobre COV, vapores de petróleo y emisiones de alquitrán siguen siendo más estrictas. La instalación temprana logra un cumplimiento único y evita costosas modificaciones en el futuro.

5. Terminología profesional (para documentos de licitación, propuestas y promociones)

Términos del equipo principal

Precipitador disuasorio eléctrico (EDP), EDP de panal, EDP tubular, EDP de cilindro concéntrico, precipitador electrostático de alto voltaje, electrodo de corona, electrodo colector, cárter de aceite, caja de aislamiento, gabinete de control de alto voltaje, dispositivo de limpieza a vapor

Términos de proceso y tecnología

Adsorción electrostática de alto voltaje, descarga de corona, ionización de campo eléctrico, carga de gotas, migración direccional, drenaje por gravedad, captura de alquitrán, purificación de niebla de aceite, eliminación de polvo fino, tratamiento de gases de combustión a alta temperatura, antiincrustante y antiobstrucción, ahorro de energía de baja resistencia, reciclaje de aceite usado, emisión organizada, recolección de emisiones fugitivas

Términos de las condiciones de la aplicación

Humos de forja en caliente, humos de estampado en caliente, gases de alquitrán de calderas de biomasa, gases crudos de hornos de coque, gases de altos hornos, humos de asfalto, gases de escape de vulcanización de caucho, gases de combustión de calcinación de carbón, gases de escape que contienen aceite de alta viscosidad, gases de combustión cargados de polvo a alta temperatura

Términos de cumplimiento y valor

Cumplimiento de humos de petróleo, reducción de emisiones de COV, cumplimiento de partículas, aceptación de EIA, permiso de descarga, inspección ambiental, fábrica ecológica, producción más limpia, salud ocupacional, prevención de quejas, garantía de producción, reducción de costos y mejora de la eficiencia, protección contra explosiones

6. Configuraciones típicas del sistema para calderas de biomasa y forjado en caliente

6.1 Línea de producción para máquinas de forja en caliente (4 a 10 unidades, alta niebla de aceite)

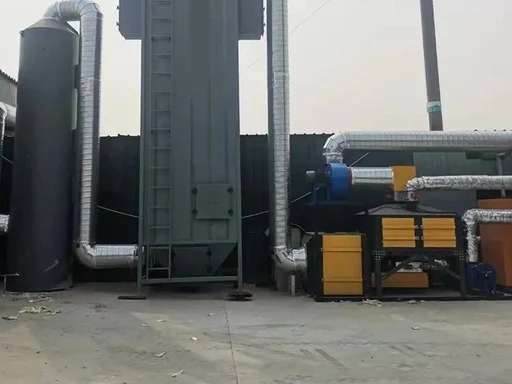

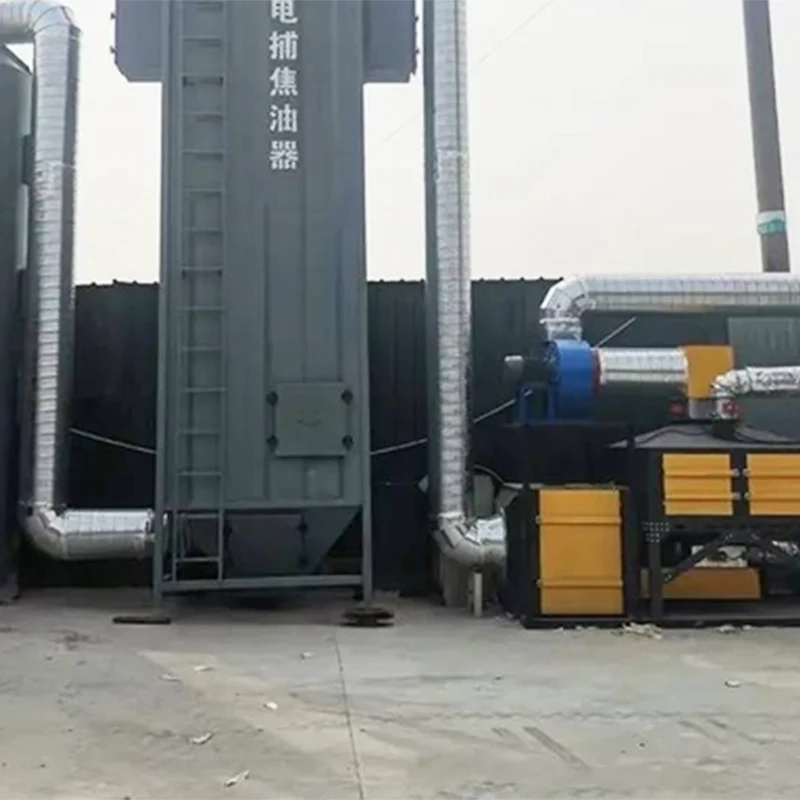

Captación de aire → Parallamas y dispositivo de enfriamiento → Honeycomb EDP → Adsorción de carbón activado → Ventilador de tiro inducido → Chimenea de 15 m

Efecto: Niebla de aceite de salida ≤5 mg/m³, cumplimiento total de COV, taller libre de humo y cero quejas del público.

6.2 Sistema para calderas de biomasa de 10 a 20 t/h (alta humedad y alto contenido de alquitrán)

Desempolvador previo ciclónico → EDP tipo panal → Filtro de bolsa PPS/PTFE → Sistema de desulfuración SDS → Ventilador de tiro inducido → Chimenea

Efecto: Previene eficazmente la contaminación de la bolsa, el polvo de salida ≤10 mg/m³, la eliminación completa del alquitrán y el funcionamiento estable a largo plazo.
